Estabilizador de tensão - LVRSys
LVRSys
Os estabilizadores LVRSys™ apresentam-se como uma solução fiável e económica para evitar os prejuízos causados pelas flutuações de tensão. A utilização destes equipamentos é um verdadeiro investimento, porque eliminar os problemas de serviço significa diminuir os custos e aumentar a produtividade.
- A EN 50160 descreve, entre outras coisas, a faixa de tensão dentro da qual o valor da tensão deve estar nas redes de distribuição. Os limites de tolerância são de + -10% de acordo com a tensão nominal Un (400 V). Isso corresponde a uma faixa de tensão permitida em torno de Un de 80 V. Máquinas, variadores de velocidade de automação operam com maior eficiência quando a tensão aplicada está no ponto de operação. Como regra geral, o ponto operacional ideal é a tensão nominal da rede. Se a tensão sair deste ponto, a eficiência e a vida útil do equipamento serão reduzidas.
Esta gama inclui versões monofásicas até 35 kVA e versões trifásicas até 3150 kVA.
É possível obter uma precisão máxima na tensão de saída do estabilizador, que vai alimentar os equipamentos e as cargas, a partir de uma janela máxima de tolerância de tensão de entrada, que é variável e que pode ser configurada.
- Aplicação trifásica ou monofásica
- Faixa de tensão nominal 400 VLL, 230 VLL, 690 VLL
- Faixa de controlo ± 6% a ± 24% da tensão nominal
- 99,4% até 99,8% de eficiência
- Conexão via conectores ou barras de cobre
- Bypass Integrado
- Sistemas elétricos TN-C, TN-S, TT, IT
- Regulação independente de fase
- Sem interferência para a rede elétrica
- Nível de ruído - De acordo com a diretiva de baixa tensão 2014/35/EU
- De acordo com a diretiva de compatibilidade eletromagnética 2014/30/EU
- De acordo com a diretiva de segurança do produto 2001/95/EC
LVRSys™ flexível e robusto para qualquer aplicação
Compatível com a rede
- Nenhuma interferência na rede (ou seja, não causa flicker ou harmônicos)
- Balanceamento das tensões através do controlo independente por fase
- O conceito de fusível existente pode ser mantido
- Fornecimento garantido de tensão sem interrupções
Robusto
- Mais de 20 bilhões de comutações
- A prova de curto-circuito de até 50 kA
- Alta resistência a sobrecargas, descargas atmosféricas diretas e indiretas
- Capacidade de sobrecarga (como fusível NH)
Fácil
- Exportação de dados via dispositivo USB (por exemplo, no formato MS-Excel)
- Atualização de firmware via pendrive ou acesso remoto
- Interfaces de comunicação comuns Modbus TCP, IEC 60870-5-104
- Display de indicação
Confiável e econômico
- Alta eficiência
- Refrigeração passiva, mesmo na luz solar direta
- Temperatura ambiente de funcionamento de - 40 °C a + 45 °C
- Invólucro à prova de humidade para os eletrônicos no quadro de comando interno
Flexível e rápido
- Estabilizador com tempo de resposta ajustável (por exemplo, de 30 ms a 100 s)
- Adaptação da regulação a diferentes aplicações
- Regulação dependente de carga sem comunicação adicional
- Bandas de tolerância independentes para controle dinâmico e estático
Intuitivo e seguro
- Instalação como armário de distribuição público
- Ligação personalizada através de seccionadores NH-switch
- Em operação ou fora de operação através de seccionadores NH ou disjuntores automáticos
- Sistema totalmente encapsulado para proteção máxima contra contato direto
- Opção de bypass definida como padrão - O estabilizador LVRSys pode ser integrado de diferentes maneiras das quais:

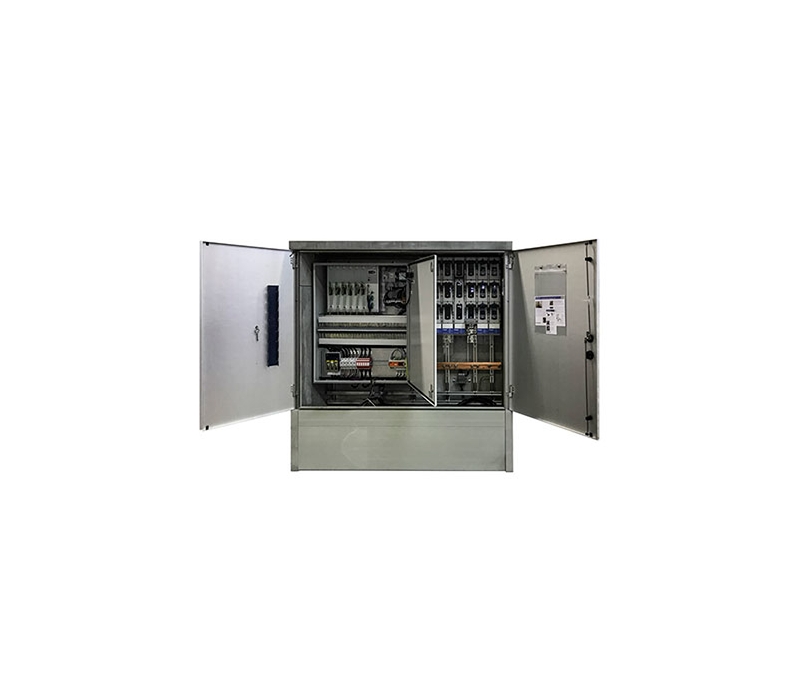

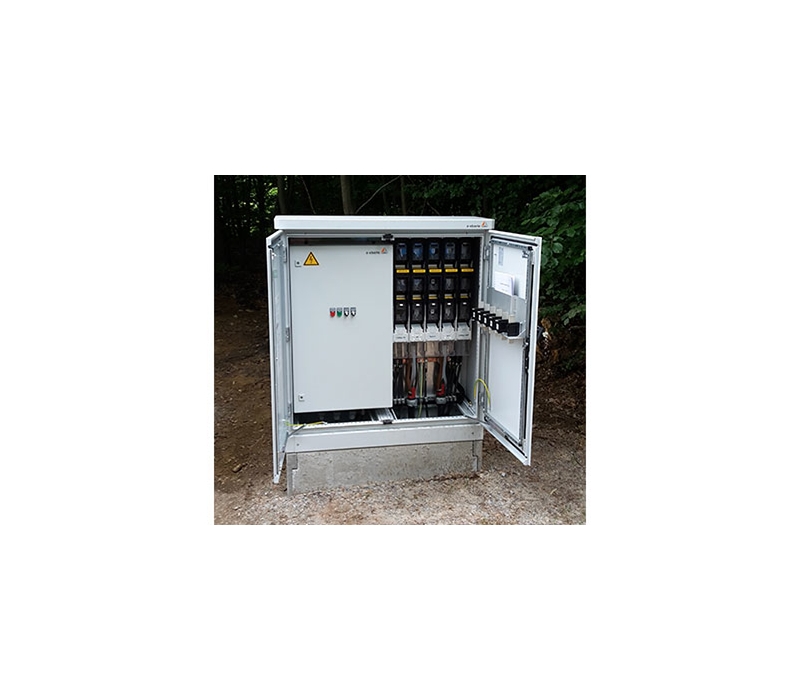

- Quadro em poliester ou aluminio + base em cimento/betão (até 250 kVA). Conexão via seccionador.

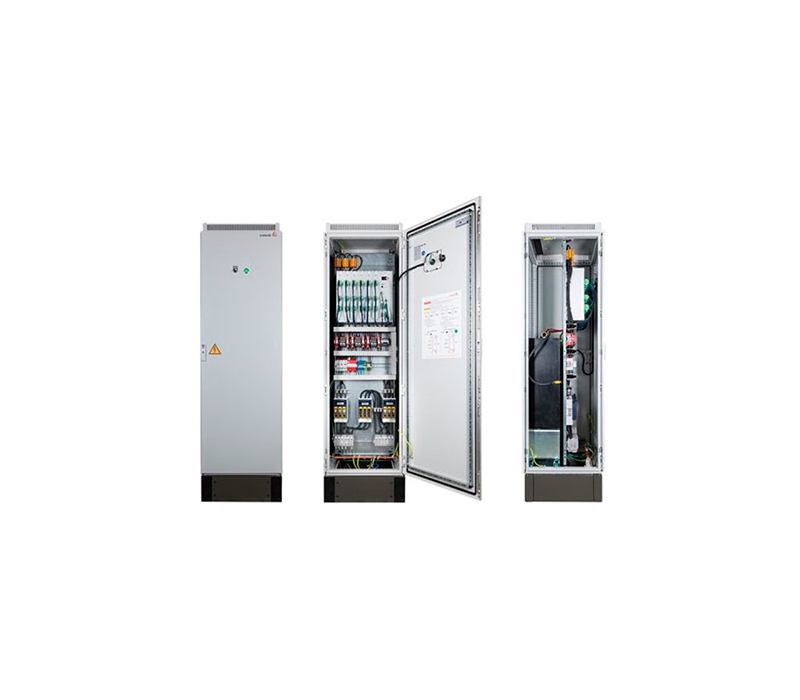

- Armário especifico e a medida do cliente, possivel integração em armário já existente (22 kVA até 630 kVA)

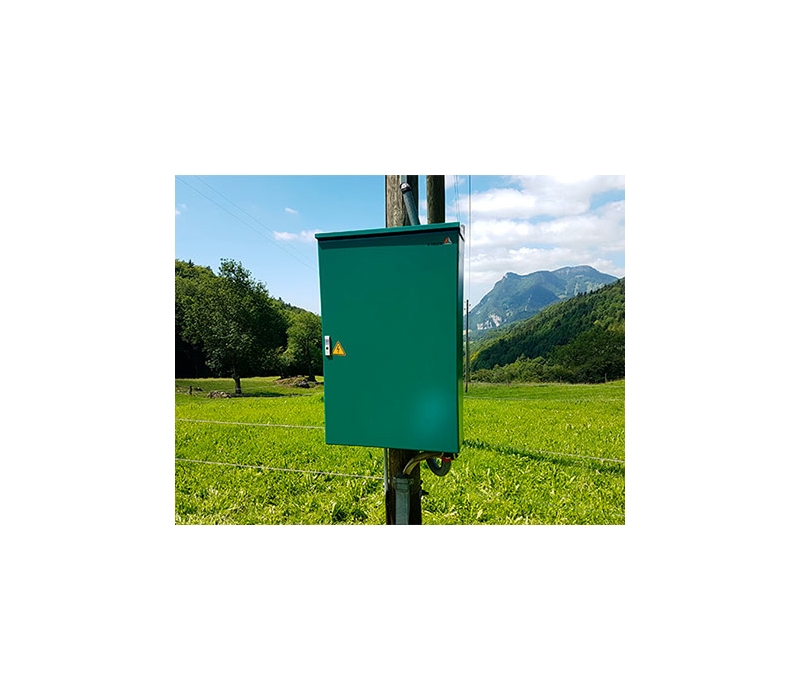

- Instalação em poste

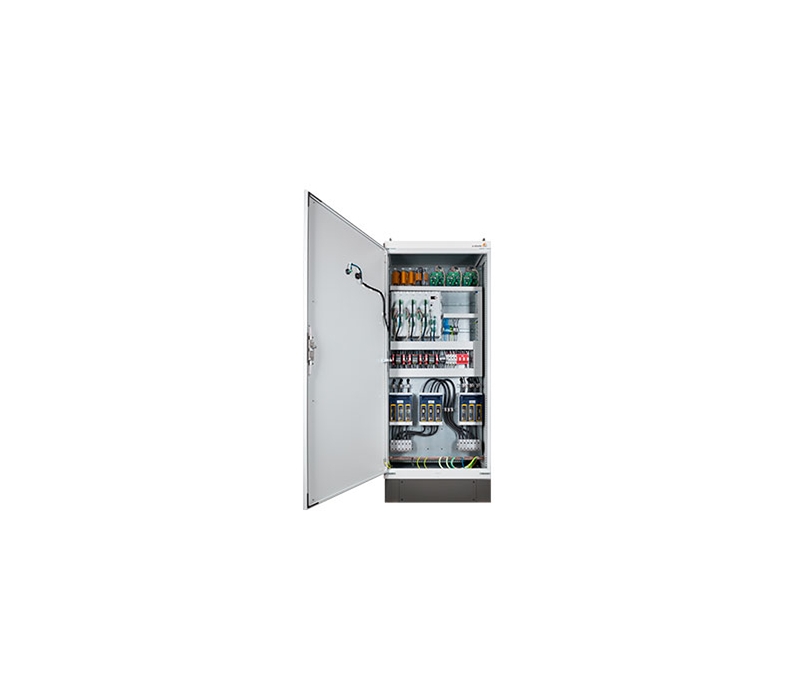

- Aplicação standard em interior com quadros modulares
O estabilizador trifásico LVRSys ™ para redes industriais pode ser aplicado em todos os barramentos, setores, quadros, etc... As faixas de potência das aplicações estão disponíveis de 22 kVA a 3150 kVA.Potência Corrente nominal Faixa de estabilização Dimensões do armário (LxPxA)mm 22 kVA 3 x 32 A ±6% up to ±24% of UN 60 cm/60 cm/160 cm 44 kVA 3 x 63 A ±6% up to ±24% of UN 60 cm/60 cm/160 cm 70 kVA 3 x 100 A ±6% up to ±24% of UN 60 cm/60 cm/160 cm 110 kVA 3 x 160 A ±6% up to ±24% of UN 60 cm/60 cm/160 cm 144 kVA 3 x 200 A ±6% up to ±24% of UN 90 cm/60 cm/200 cm 175 kVA 3 x 250 A ±6% up to ±24% of UN 90 cm/60 cm/200 cm 250 kVA 3 x 355 A ±6% up to ±16% of UN
±20% up to ±24% of UN90 cm/60 cm/200 cm
120 cm/60 cm/200 cm400 kVA 3 x 580 A ±6% up to ±10% of UN
±12% up to ±24% of UN90 cm/60 cm/200 cm
160 cm/60 cm/200 cm630 kVA 3 x 913 A ±6% up to ±16% of UN
±20% up to ±24% of UN160 cm/60 cm/200 cm
200 cm/60 cm/200 cm1000 kVA 3 x 1450 A ±6% up to ±16% of UN
±20% up to ±24% of UN200 cm/60 cm/200 cm
320 cm/80 cm/220 cm1600 kVA 3 x 2350 A ±6% up to ±20% of UN 320 cm/80 cm/220 cm 2000 kVA 3 x 2900 A ±6% up to ±16% of UN 320 cm/80 cm/220 cm 2500 kVA 3 x 3650 A ±6% up to ±16% of UN 320 cm/80 cm/220 cm 3150 kVA 3 x 4600 A ±6% up to ±12% of UN 320 cm/80 cm/220 cm
Com o estabilizador monofásico LVRSys ™ as faixas de potência das aplicações básicas estão disponíveis de 7,5 kVA a 35 kVA.Potência Corrente nominal Faixa de estabilização Dimensões do armário (LxPxA)mm 7.5 kVA 1 x 32 A ±6% up to ±24% of UN 57 cm/27 cm/70 cm 15 kVA 1 x 63 A ±6% up to ±24% of UN 57 cm/27 cm/70 cm 35 kVA 1 x 100 A ±6% up to ±24% of UN 57 cm/27 cm/70 cm
