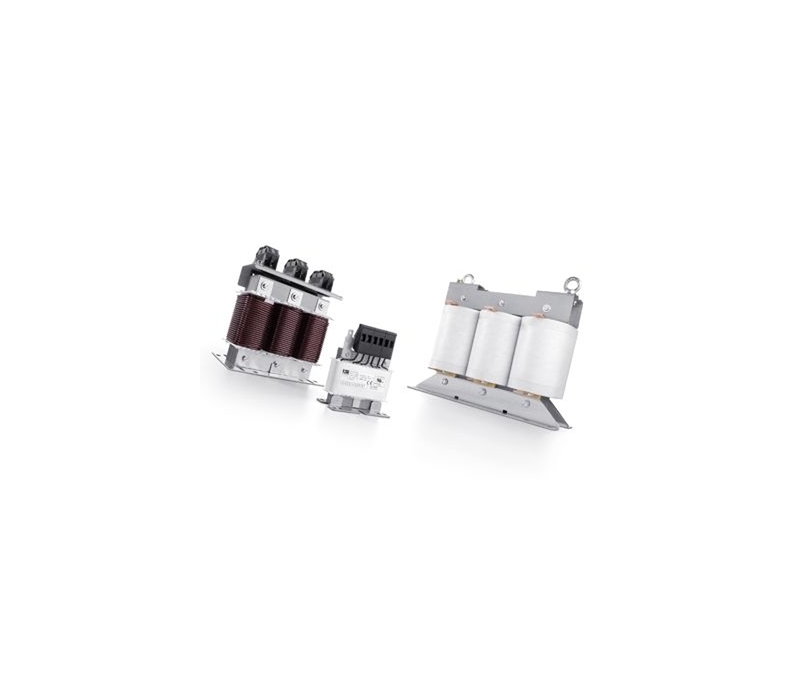

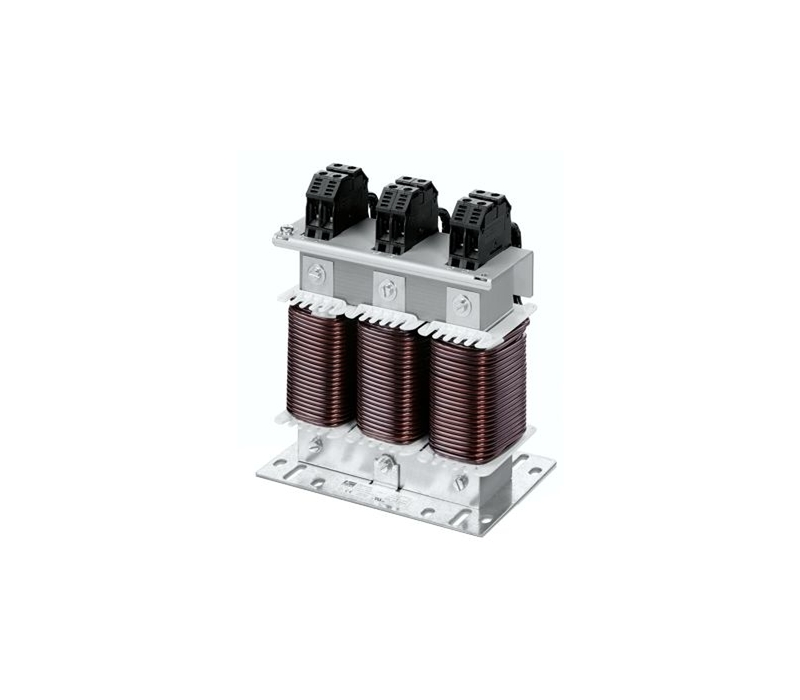

LR3 400 - Reator em linha, trifásico
LR3 400
As reactâncias LR3 400, ligadas na entrada do lado da rede, permitem atenuar os picos de tensão e reduzir a distorção harmónica gerada pela própria eletrónica de potência.
-
As reactâncias de filtração LR3 400 permitem reduzir os harmónicos da corrente de qualquer conversor, de níveis de 40... 50% para valores de aproximadamente 20%. Além disso, reduzem a corrente de curto-circuito e aumentam a segurança dos semicondutores do conversor. Se colocadas no lado do motor, permitem atenuar as frequências harmónicas provocadas pela comutação.
- As reactâncias do tipo LR3 400 são construídas com chapa de perda reduzida e bobinadas com fio de cobre. A ligação realiza-se através dos terminais adequados.
- As reactâncias LR3 400 possuem uma impregnação de verniz a vácuo para aumentar o isolamento, conferindo maior resistência mecânica e redução do ruído - isolamento BLOCKIMPEX.
Características técnicas:- Utilização como reatância de linha na corrente nominal, reactância de bloqueio a colocar em baterias de condensador.
- Garante a tensão de curto circuito de 3, 4 ou 5% à corrente elétrica.
- Amortecimento das correntes hamónicas.
- Redução da corrente eficaz.
- Aumento de vida útil dos equipamentos.
- Baixa ondulação da tensão.
- Limitação de pico de corrente.
Tensão nominal: 3 x 400 Vac.
Tensão de curto circuito (uK): 3 – 5 %.
Corrente nominal: 3 x 2 – 3 x 1600 A.
Indutância: 0.019 – 14.700 mH.
Classe de isolamento: B, F ou H.
Temperatura ambiente: -10ºC a +40ºC.
Índice de proteção: IP00.
-
As reactâncias da série LR3 400 podem ser utilizadas, tanto no lado da rede como do motor. Atenuam os micro-cortes e os picos de tensão provocados pela ligação inicial e a comutação e reduzem a taxa de harmónicos da corrente da rede.
-
