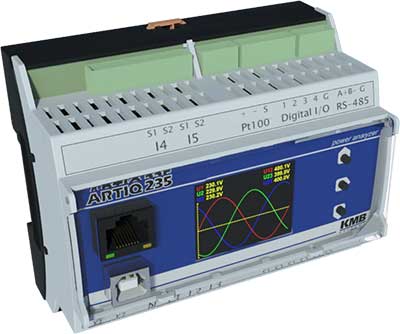

Artiq 235 - Analisador de qualidade energética de Classe A para redes inteligentes com datalogger

O ARTIQ 235 é um avançado e compacto analisador de qualidade de energia para redes inteligentes, monitorização de redes de distribuição, automação industrial pesada e projetos de gerenciamento de energia.
Monitoriza e mede a energia de forma extremamente precisa, que em conjunto com a capacidade de memória e registo de dados (datalogger) tornam-no na solução ideal para todos os tipos de projetos. Está também disponível a versão sem display para ambientes difíceis e exigentes.

• Características

• O ARTIQ 235 está equipado com interface de comunicação Ethernet, USB e RS485. A configuração e gestão de dados são feitos através da aplicação ENVIS.
  Em combinação com o serviço ENVIS.Online os dados arquivados podem ser periodicamente armazenados no banco de dados SQL e processados automaticamente.

  Características técnicas:
  - Três entradas independentes de tensão e quatro entradas de corrente e uma amostragem de 28Khz.
  - Energia ativa e reativa precisa, 3 tarifas de TOU, leituras de contadores monofásicos e trifásicos.
  - Memória interna de 512MB para datalogger e gravação de eventos e alterações na rede.
  - Interface RS-485, Ethernet e USB.
  - IEC 61557-12: tensão e corrente na classe 0.1, classe de potência ativa 0.2, classe reativa 2.
  - Baixo consumo e dissipação de calor, ampla faixa de temperatura de operação.
  - Medição: tensão, corrente, potência ativa, potência reativa, potência aparente, frequência, fator de equilíbrio, fator de distorção, harmónicos (até 128ª), energia ativa e energia reativa.
  - Display LCD como opcional.
  - Entrada para sensor de temperatura Pt100.

  Normas: medição e acordo com EN 61000-4-30 ed. 3 Class A, EN 61000-4-7 ed. 2 class I, EN 61000-4-15 ed. 2.0 F1, relatórios de qualidade energética de acordo com EN 50160 ed3, medição de energia ativa com IEC 62053-22 class 0.2S, reactiva em IEC 62053-22 class 2, em conformidade com IEC EN 61557-12.


  Módulos opcionais de firmware:
  - Módulo PQ A: apresentação de relatórios semanalmente e registo de eventos como flicker, harmónicos e alteração da tensão. Este firmware armazena todos esses registos e relatórios para posterior processamento.
  - Módulo GO: deteção e registo preciso de ondas distorcidas e registo da alteração da onda da tensão e corrente com detalhes precisos. Este firmware armazena todos esses registos para posterior processamento no software ENVIS ou Excel.
  - Módulo RCS: monitorização de sinais de controlo centralizado em uma rede elétrica e medição do nível do sinal e da ocorrência. Este firmware armazena todas as ocorrências (tipo controlo) para posterior processamento.
  - Módulo MM: O módulo Modbus Master melhora as habilidades de registo de dados dos equipamentos. Com este módulo é possível configurar o ARTIQ 235 para ler e armazenar qualquer registo Modbus de qualquer equipamento de qualquer fabricante conectado à linha RS-485.
  - Módulo ES: O módulo Ethernet to Serial faz gateway entre Ethernet e linha serial (RS-485). Com este módulo é possível aceder aos equipamentos RS-485 através de ethernet.
