Das várias inovações da unidade de controlo AquaControl® destacamos:

• Ecrã tátil panorâmico de alta resolução e grandes dimensões.
• Software intuitivo tipo smartphone / tablet.
• Monitorização em tempo real de toda a instalação em SCADA animado (gráfico principal da página “home”).
• Monitorização geral de todos os dados de estado do sistema de pressurização.
• Função:
• Alternância automática.
• Redundância de transdutor principal.
• Bomba de reserva.
• Enchimento tubagem.
• Ruptura tubagem.
• Sobrepressão.
• Caudalímetro.
• Até 10 setpoints de trabalho.
• Referência externa.
• Controlo remoto.
• Controlo emergência por pressostatos.
• Entre outros.

Interface do utilizador - Fácil utilização

A fácil utilização foi uma das principais prioridades no desenvolvimento do controlador AquaControl®. De modo a permitir a total exploração das avançadas características e funções proporcionadas pelo controlador AquaControl®, a Zeben® desenvolveu uma interface do utilizador que permite uma vasta gama de opções, as quais são intuitivamente simples em termos de funcionamento:

• Ecrã com ampla visualização do sistema global incluindo pontos-chave de medição.
• Ecrã retro-iluminado.
• Barra de menus para navegação fácil.
• Informações e estado do sistema.

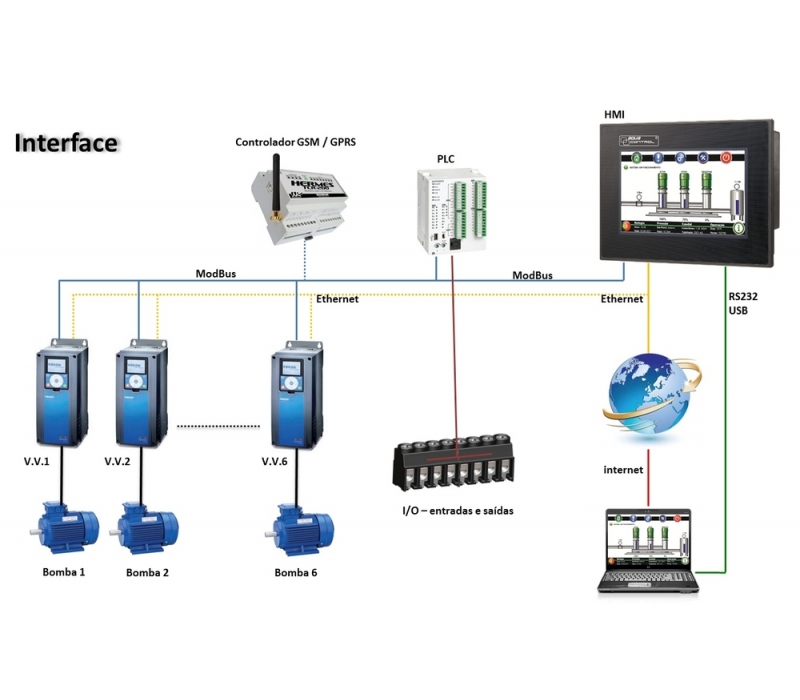

Comunicação de dados - Monitorização e controlo remoto

O controlador AquaControl® está preparado para diferentes sistemas de comunicação:

• Comunicação ModBus.
• Ethernet.
• Wireless.

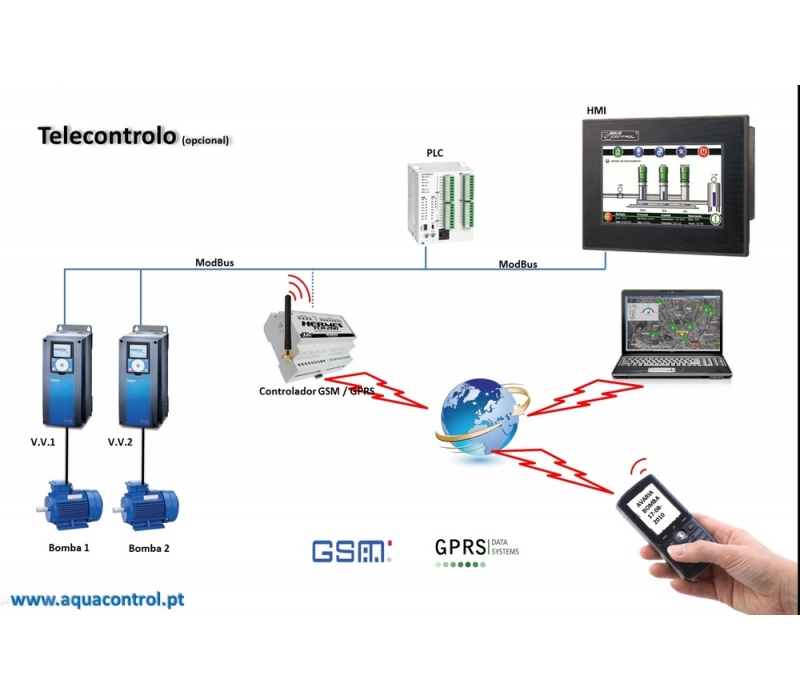

• GSM / GPRS.

Através da ligação Ethernet, o sistema de pressurização AquaControl® pode ser acedido remotamente, permitindo ao operador visualizar o painel de controlo no ecrã do computador. Isto possibilita ao operador trabalhar no sistema de pressurização como se ele estivesse em frente do painel de controlo do sistema. É igualmente possível a monitorização e obtenção de dados à distância. A visualização de dados como o estado das bombas, os níveis individuais de funcionamento e do nível do sistema, tal como as condições de funcionamento, os ajustes, o modo de controlo, os avisos e os alarmes podem ser visualizados remotamente.

Registo de alarmes e estatísticas - Tornam possível a otimização

Com o objetivo de permitir a otimização do sistema de pressurização, é importante assegurar a obtenção dos dados de funcionamento válidos e de um registo constante. O controlador AquaControl® permite um acesso fácil a uma vasta gama de dados e estatísticas de funcionamento, como:

• Desempenho do sistema.
• Consumo de energia.
• Registo de alertas e alarmes.

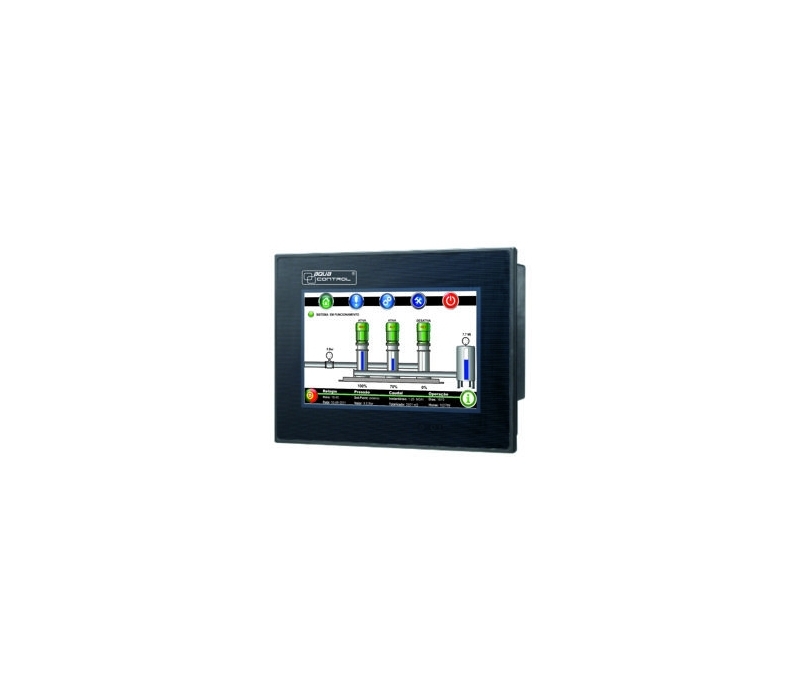

Interface Homem-Máquina

• Display TFT 65.536 cores.
• Panorâmico 7”.
• Alta resolução.
• Relógio tempo real.
• Slote SD para cartão de memória.
• Datalogger.
• Interface USB.
• Interfase série RS232.
• Saída áudio.
• Comunicação Modbus.
• Comunicação Ethernet.

Interface Entradas / Saídas

Entradas analógicas (sensores para medição):

• Sensor Principal (compressão) – indicação da pressão atual.
• Sensor Redundante (compressão) – sensor de reserva ao sensor principal.
• Sensor Aspiração (nível ou pressão) – para proteção contra o funcionamento em seco (falta de água).
• Sensor Referência externa – para funcionar à referência indicada por um controlador externo (programador de rega, por exemplo).

Entradas Digitais (sensores para deteção e contagem):

• Interruptor de nível ou fluxostato – para proteção contra o funcionamento em seco (falta de água).
• Caudalímetro - entrada para indicação dos caudais instantâneos e acumulados.
• Controlo remoto ON/OFF – permite ativar /desativar o funcionamento da central.
• Seleção referência interna/externa – permite alternar/selecionar remotamente entre a referência desejada Interna ou Externa.
• Setpoint 2 a 9 – permite selecionar remotamente a referência interna desejada
• Pressostato 1 a 6 – permite a central ser operada por pressostatos, mesmo na eminencia de uma avaria no sistema (fonte alimentação, HMI, Autómato, etc).

Saídas Digitais a relé:

• Avaria geral.
• Falta de água na aspiração.
• Ruptura de tubagem.
• Sobrepressão.
• Central em funcionamento.

Comunicação:

• Comunicação Modbus.
• Comunicação Ethernet.
• USB.
• RS232.
