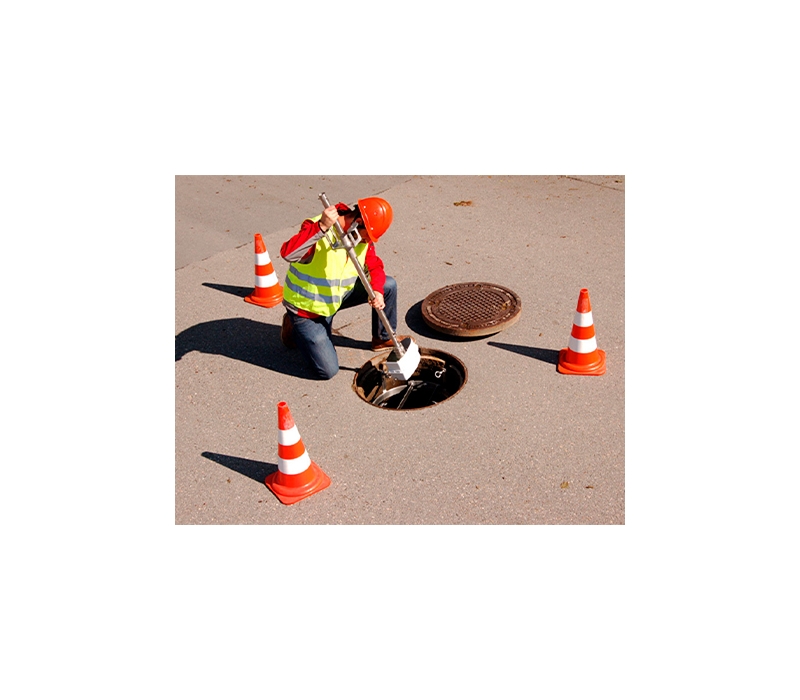

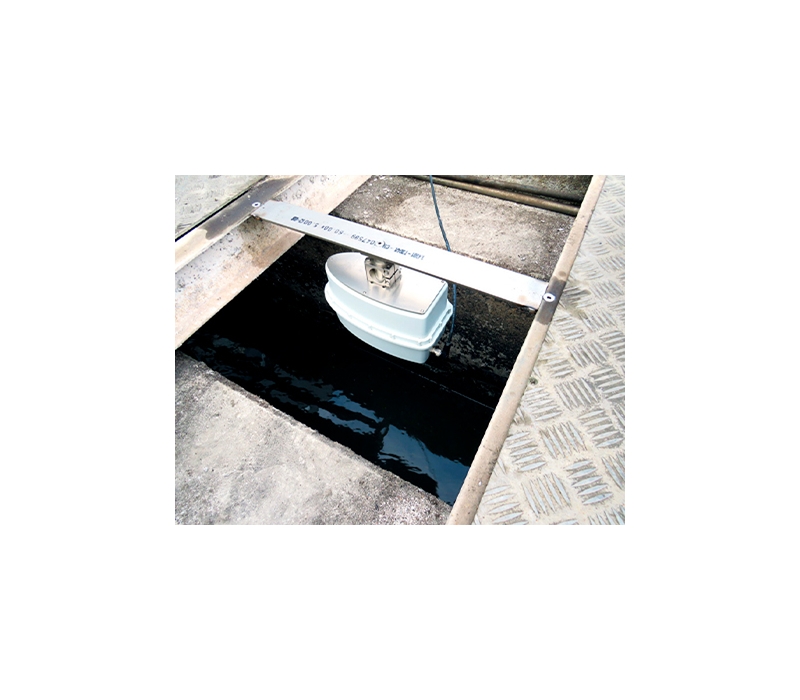

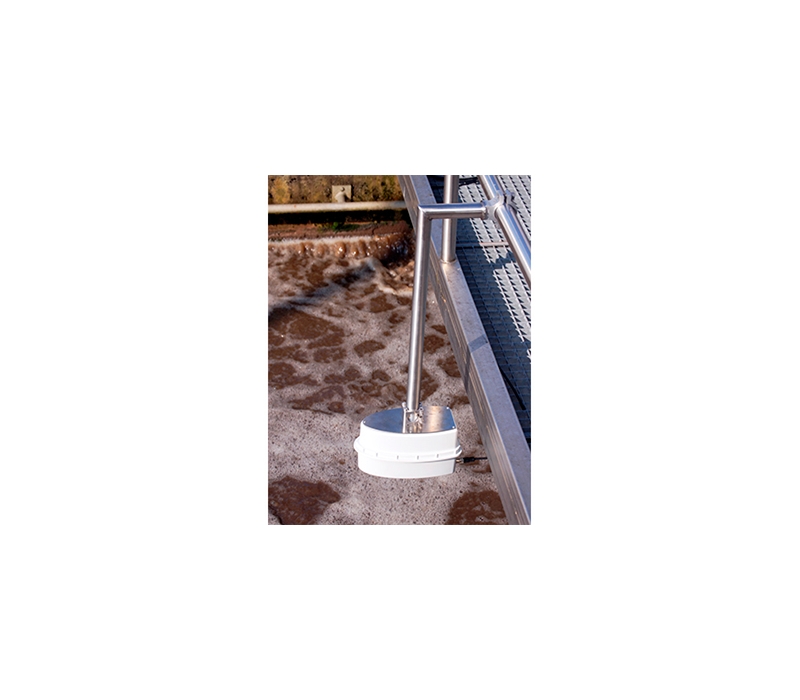

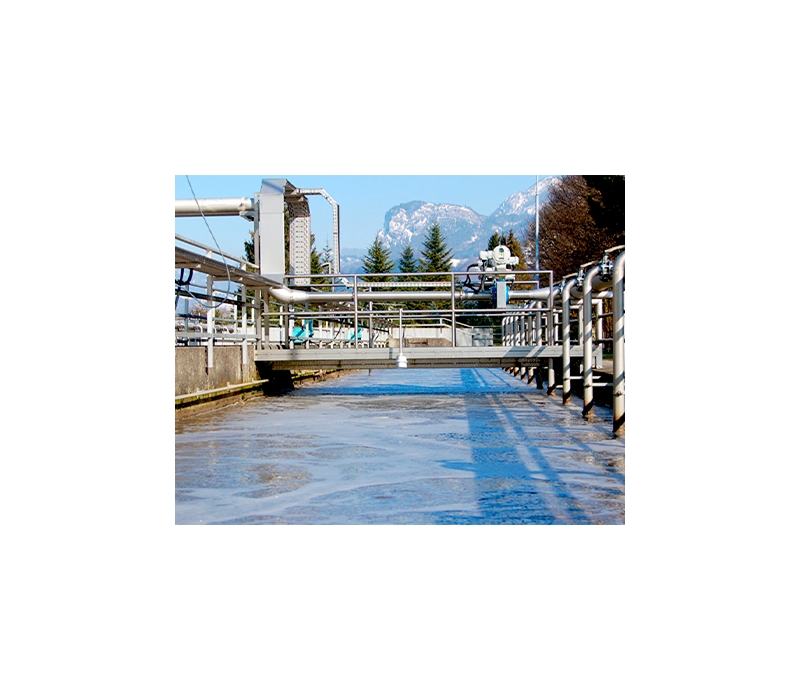

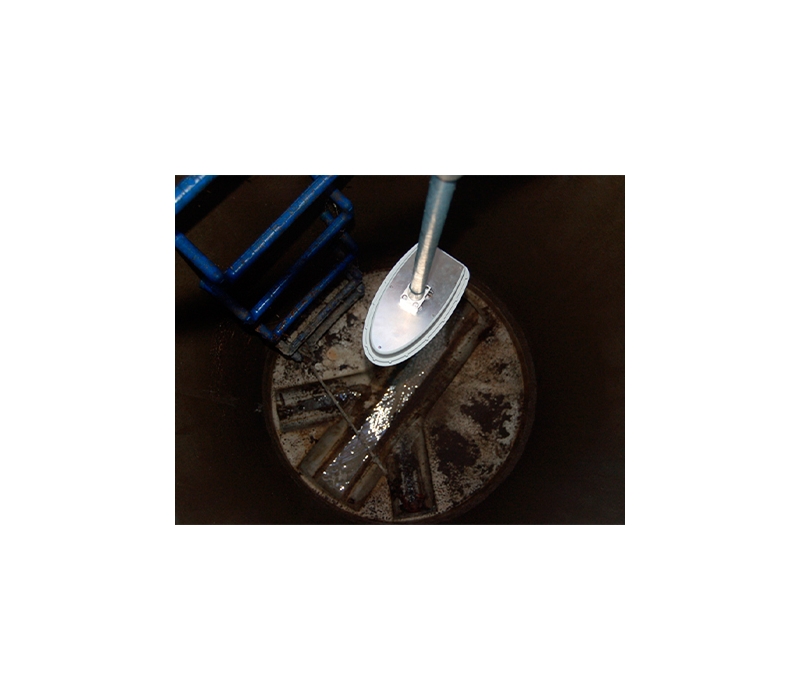

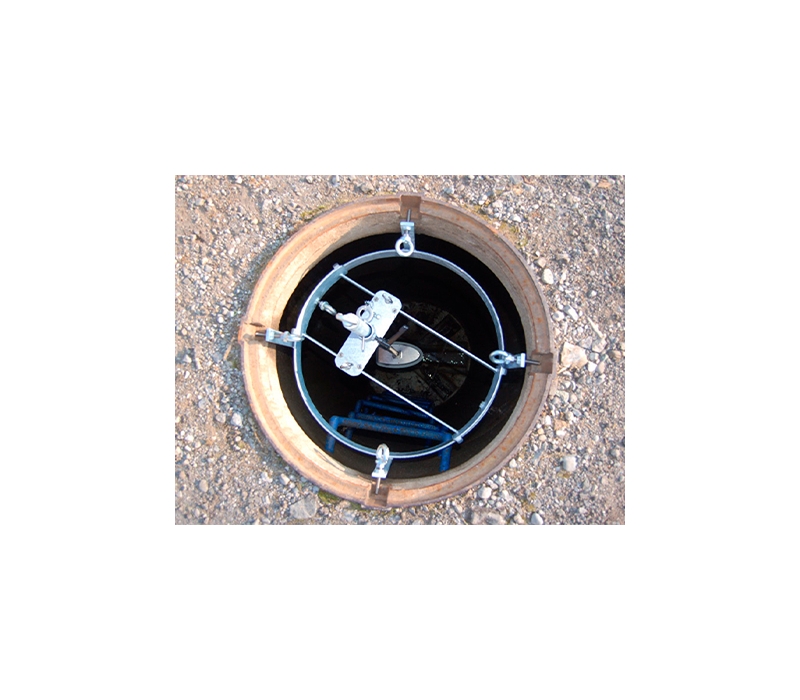

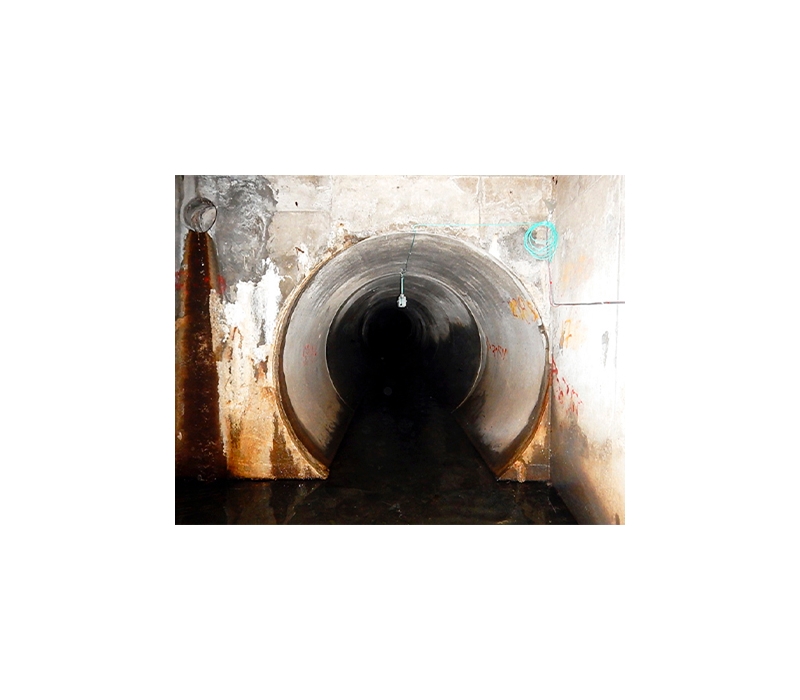

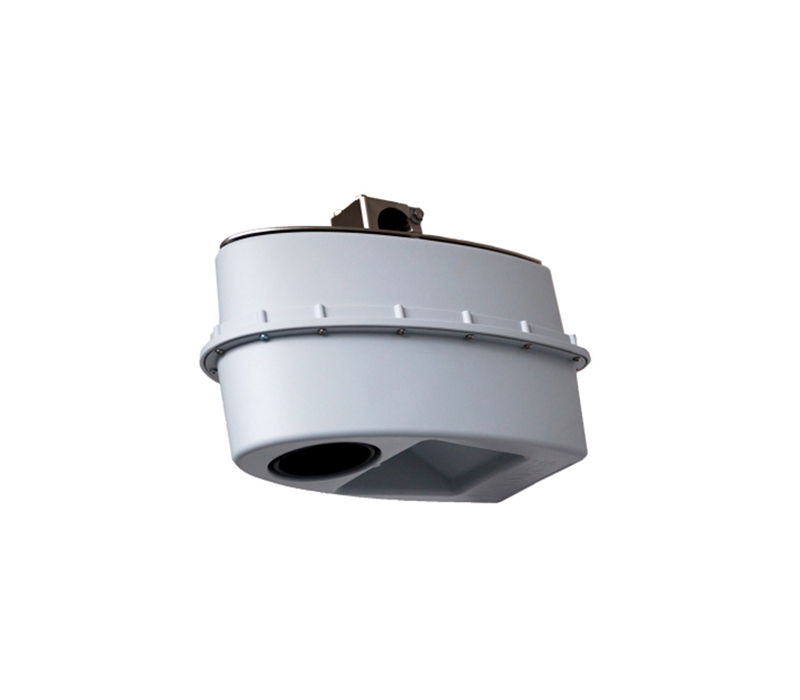

Vantagens e Características:
- Medição sem contacto, livre de manutenção e à prova de inundações;
- Cálculo do caudal feito pelo próprio equipamento – através da medição de nível e velocidade;
- Modelo hidráulico integrado para cálculo preciso do caudal;
- Utilização da velocidade média (calculada aplicando o modelo hidráulico à velocidade medida) para o cálculo do caudal, garantindo maior exatidão;
- Avançado software SQ-commander para configuração detalhada de cada local de medição (perfil exato, rugosidade do material, posição do sensor, …);
- Precisão do sensor de velocidade certificada pelo Instituto METAS (Swiss Federal Institute of Metrology);
- Resultados fiáveis mesmo em aplicações extremas: caudais extremamente baixos, alta concentração de sólidos ou turbidez;
- Capacidade de medição mesmo quando existe condensação e/ou espuma á superfície;
- Baixo consumo e capacidade de “adormecer” permitem, quando alimentado por baterias, uma elevada autonomia;
- Função interna de aprendizagem e correlação entre as variáveis – na ausência de um dos valores (nível ou velocidade) podemos assumir um valor de caudal em memória (através da outra variável);
- Auto verificação do sensor com informação sobre o estado e erros;
- Várias opções de envio dos dados de medição: RS485 Modbus, SDI-12, saída analógica 4…20mA e impulsos);
- Invólucro à prova de inundações (IP68) e resistente a líquidos/ gases agressivos;

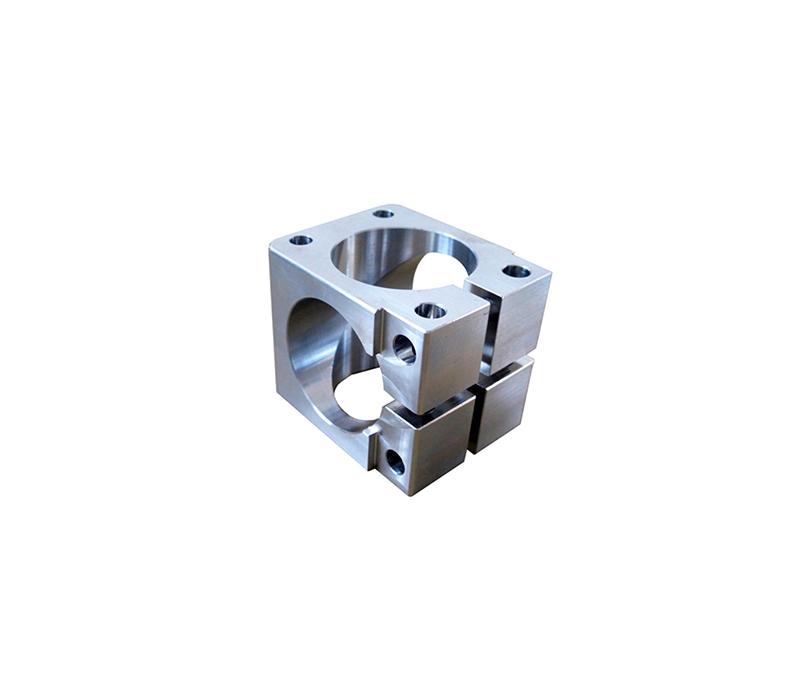

- Compensação automática da inclinação do sensor.


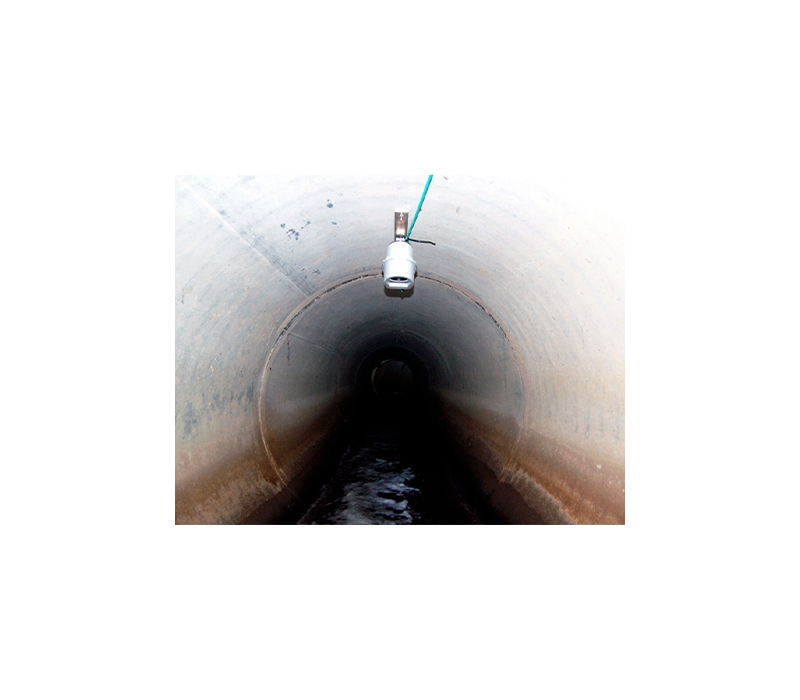

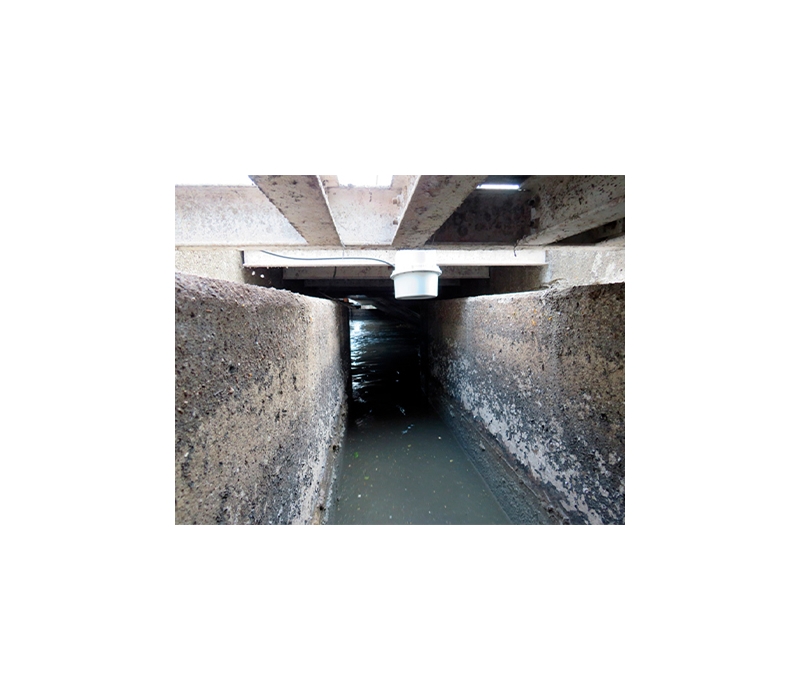

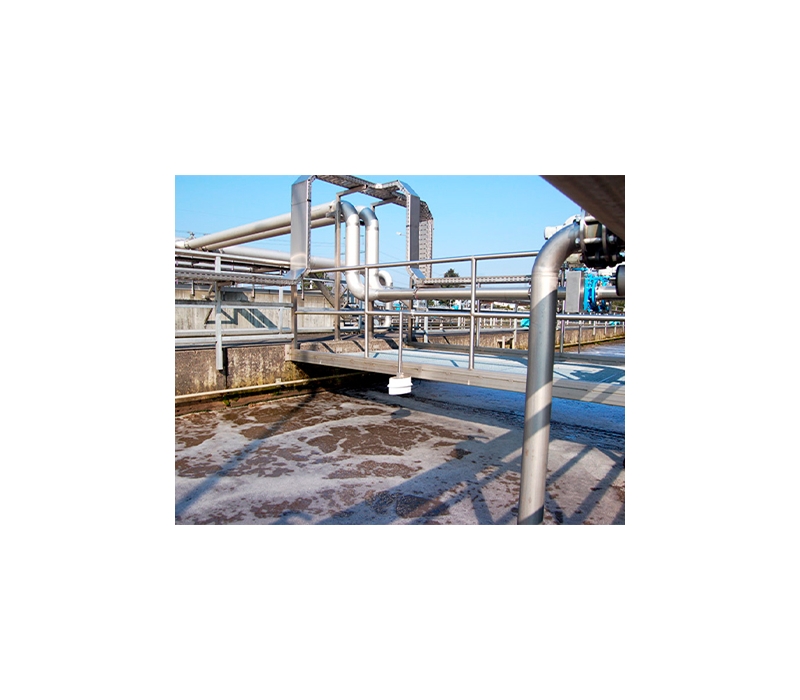

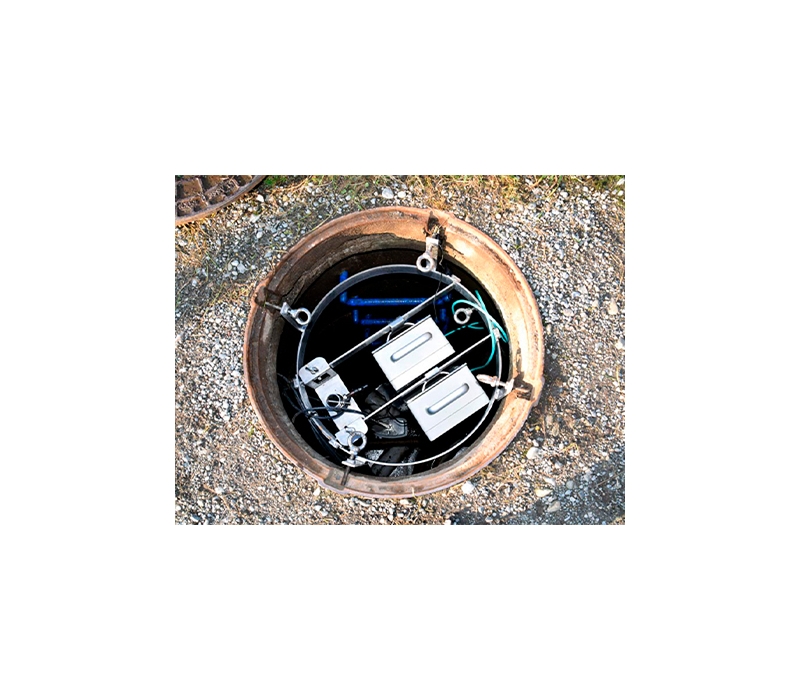

Princípio de medição:
A velocidade do fluxo é medida através do efeito Doppler: pulsos de radar são emitidos para a superfície da água com uma frequência de 24 GHz. O sensor mede o sinal parcialmente refletido, cuja frequência alterou devido ao movimento da água – a velocidade superficial é determinada através de uma análise espectral. Finalmente, aplicando um modelo hidráulico à velocidade medida, obtém-se a velocidade média (vm) e é esta última que é utilizada para o cálculo do caudal.

O nível é calculado através da medição da distância do sensor à superfície da água. Esta distância é medida através do tempo de viagem dos pulsos que são enviados pelo sensor, refletidos na superfície da água e recebidos novamente pelo sensor.

O sensor de nível utiliza também a tecnologia radar, que comparativamente com a ultrassónica: é mais precisa, não é influenciada por alterações de temperatura, espuma ou vapores.
Com base no perfil da seção transversal e do nível, é calculada a área molhada (A). Por fim, o caudal (Q) é determinado pela equação da continuidade (Q= vm x A).


Características técnicas gerais:
- Dimensões: 272 x 153 x 186 mm.
- Peso total: 1.55kg.
- Proteção: IP68.
- Alimentação: 9…28 V.
- Temperatura de operação: -35º…+60ºC.
- Proteção contra sobretensões, inversão de polaridade e descargas atmosféricas.


Medição de nível de água
- Alcance de medição: 0,05…8 m.
- Frequência: 26 GHz (K-Band).
- Ângulo de abertura: 10°.
- Banda morta: 0,05 m.
- Precisão: +/- 2 mm.


Medição de velocidade:
- Alcance de medição: 0.08 … 16 m/s (dependendo da ondulação).
- Frequência : 24GHz (k-Band)
- Ângulo de abertura de radar: 12°.
- Precisão: +/- 0.01 m/s; +/- 1% FS.
- Resolução: 1 mm/s.
- Reconhecimento da direção: +/-.
- Ondulação mínima necessária: 3 mm.


Compensação automática vertical do ângulo:
Precisão: +/-1º.
Resolução: +/- 0,1º.


Interfaces:
Saídas analógicas: 2 x 4…20mA para nível de água e caudal ou velocidade (selecionável).
Interfaces digitais: 1 x SDI-12; 1 x RS485 ou Modbus.
- Taxa de transferência: 1.2 a 115.2 kBd.
- Protocolos: vários protocolos ASCII.
- Saída: caudal, velocidade, nível da água, parâmetros de qualidade.
Saída a impulsos: quantidade por impulso ajustável.
