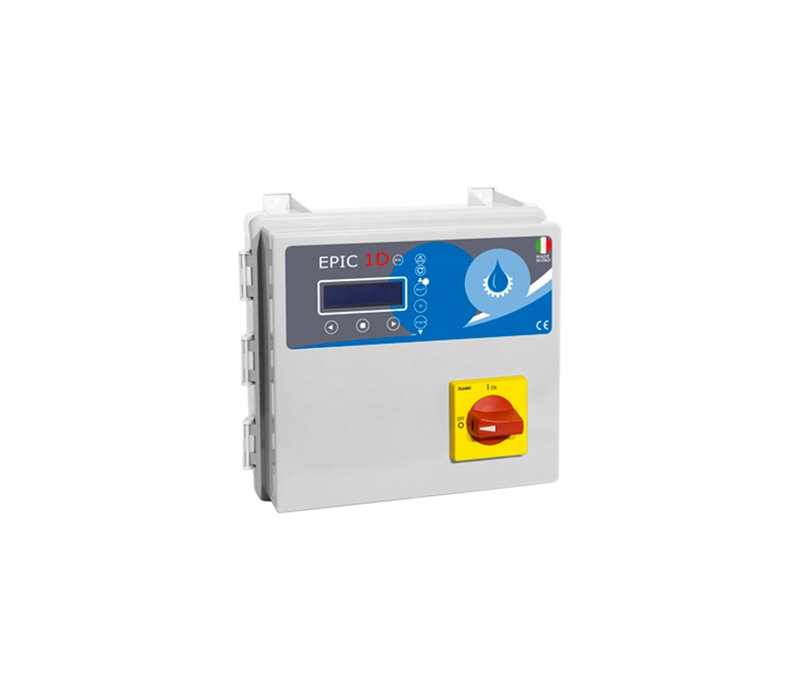

Quadro elétrico para arranque direto de eletrobombas - Epic 1D
Epic 1D
O quadro de bombagem EPIC 1D é um equipamento dedicado ao arranque direto de eletrobombas monofásicas ou trifásicas. Este quadro elétrico está concebido para soluções de bombagem (pressurização e drenagem) e difere da concorrência na medida em que é capacitado com uma tecnologia de auto-reconhecimento do motor, controlo por corrente, tensão, frequência, cos Φ e ainda por inputs digitais (boias e sondas) ou analógicos 4…20mA.
-
Características principais:
- Alimentação para 1 motor monofásico 230VAC 50Hz (+/- 10%)
- Alimentação para 1 motor trifásico 400VAC 50Hz (+/- 10%)
- Luz verde que indica a atividade do motor
- Luz azul para sinal de rede ligado
- Interruptor de corte geral com bloqueio na porta
- Botão de STOP e Reset
- Fusíveis de proteção do circuito auxiliar
- IP55 – também disponível em IP65
- Temperatura ambiente: -5/+50ºC
- Humidade relativa 50% a 40ºC (sem condensação)
Vantagens:- Um único quadro para água potável, águas industriais e águas residuais
- Operação com bóias, pressostatos e sondas
- Auto-aprendizagem dos dados obtidos
- Possibilidade de conexões remotas
- Proteção contra flutuações na tensão e envio do respetivo alarme
- Proteção contra surtos de energia com alarme
- Proteção contra funcionamento a seco por corrente mínima e leitura do cos Φ
- Alarme para o nível máximo
- Entre muitas outras vantagens
Entradas:- 1 entrada de controlo de nível
- 4 entradas para boias
- 1 entrada 4…20 mA para transdutor ou sensor de nível
- 1 entrada de sondas klixon
Alarmes:- 1 saída para alarmes
- 1 saída de 12V ou sem contacto livre
- 1 saída 230V ou 400V
- 1 saída sem contacto livre
Funções especiais- Estabelecer ou modificar parâmetros diretamente nos botões principais e verificar todos os parâmetros no display.
- Comando de entrada 4…20 mA (possibilita o controlo da bomba com um sensor piezoresistivo ou com um transdutor de pressão)/ sonda de temperatura
- Funcionalidades avançadas:
- Programar o arranque da bomba e também a paragem numa determinada hora
- Por ser um equipamento extremamente versátil, permite um vasto número de aplicações, nomeadamente:
- Furos, poços, bombas de superfície
- Drenagem, pressurização ou enchimento
- Água potável, industrial, esgoto
- Muitas outras
