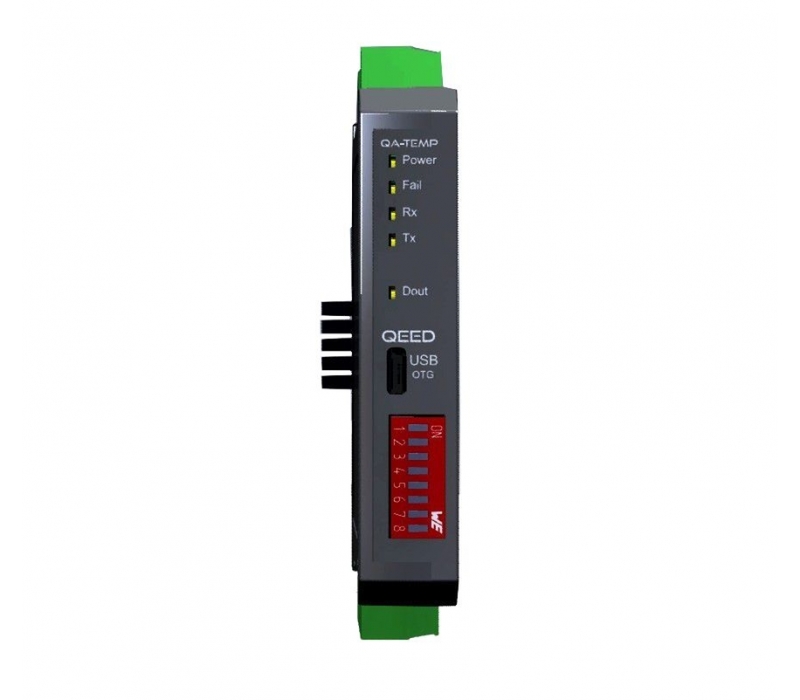

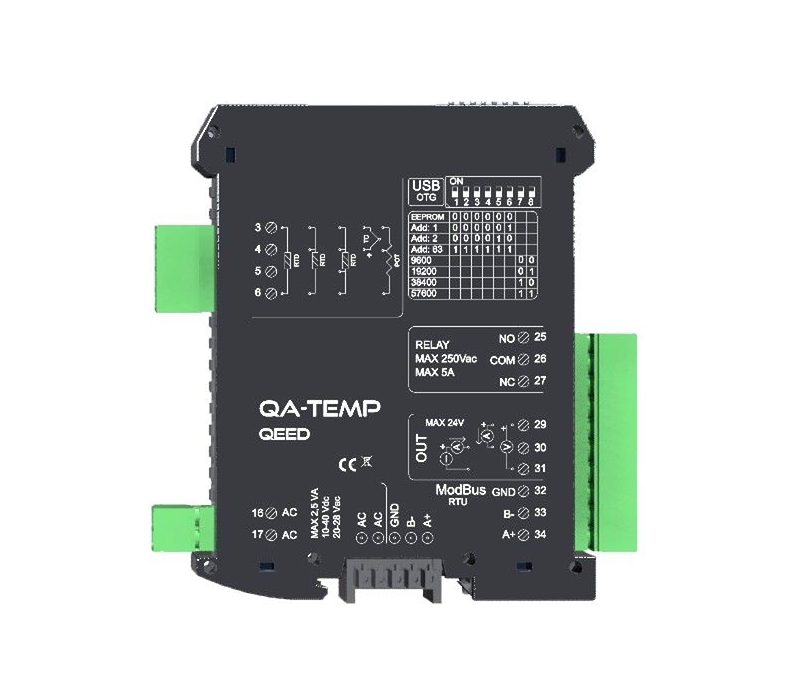

QA-TEMP - Conversor universal de temperatura
QA-TEMP
O QA-TEMP é um avançado conversor universal de temperatura, configurado através de USB, com montagem em calha DIN, isolamento galvânico 4-vias, fonte de alimentação AC/DC universal, contacto alarme programável e comunicação Modbus via RS485. O registo de dados é feito através de pen drive USB, e o download pode ser feito através da importação de ficheiros excell. O conversor universal de temperatura QA-TEMP integra também relógio em tempo real, RTD, TC e conversor de potenciómetro.
- - Entrada:
Temperatura: RTD : Pt100, Pt500, Pt1000, Ni100. Medição 2, 3 ou 4 fios, deteção automática de interrupção de cabo. Tipo TC: J, K, R, S, T, B, E, N; Deteção automática de interrupção de cabo.
Potenciómetro: De 1000 Ohm a 10KOhm- Saída:
Corrente: 0...20mA programável, resistência carga máxima 600ohm.
Voltagem: 0...10V programável, resistência de carga mínima 2kohm.
Contacto alarme: 5A 230Vac SPDT programação relé através de FACILE QA-TEMP.
RS485 Modbus: conexão na base do módulo por adaptador (opcional) ou nos terminais. Selectores para configurar endereço e velocidade de transmissão.- Alimentação: 10...40 Vdc, 19-28 Vac, 50-60 Hz
- Saída retransmissão: em saída analógica isolada, voltagem e corrente programáveis. Alimentação de saída ativa ou passiva.
- Consumo: max. 2 VA
- Índice de proteção: IP20
- Precisão: 0,1% escala
- Resolução: 16 bit (15 + sinal para termopares)
- Rejeição: 50 -60 Hz
- Estabilidade térmica: - Faixa temperatura: -15...+65°C
- Temperatura de armazenamento: -40°C... +85°C
- Isolamento galvânico 4-vias a 1,5kV: entrada e saída analógica e digital, saída RS485 e porta USB, alimentação
- Humidade: 10...90% sem condensação
- Altitude: até 2000m acima do nível do mar
- Montagem: em calha DIN com terminais removíveis, comunicação RS485 e alimentação na base do módulo
- Conexões: terminais removíveis 5,08mm
- Normas CE: EN61000-6-4/2006 + A1 2011; EN64000-6-2/2005; EN61010-1/2010
- Dimensões: 17,5x 100x 112 mm (excluindo terminais)
- Datalogger: memória não volátil. Através de pen USB. O software gratuito FACILE- QA-TEMP permite a configuração de início de sessão, conversão de parâmetros, configuração de alarme de contacto, endereço Modbus e RTC. Relógio em tempo real integrado.
- Configuração: através de software FACILE QA-TEMP para configuração de parâmetros de conversão como escala, zero, contacto alarme e inico de sessão via porta USB. Seletores para definir o endereço Modbus e velocidade de transmissão. - Em atualização
