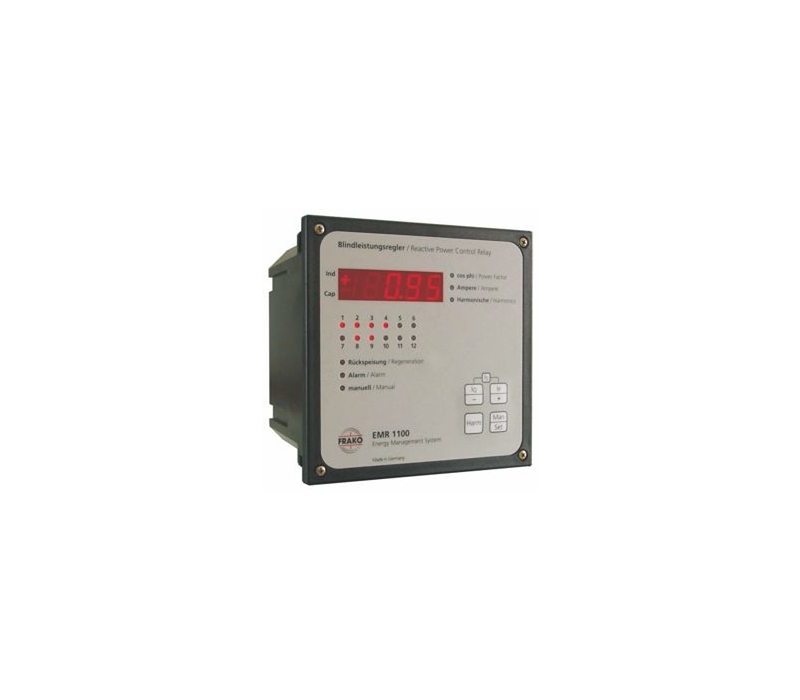

O relé varimétrico EMR 1100S controla o valor pretendido do cos phi como um valor mínimo em carga normal, evitando simultaneamente a correção excessiva sob condições de baixa carga. Isso evita o aumento dos custos de energia reativa e reduz o risco de interrupções de rede.

O modo de operação inteligente assegura que todos os parâmetros são controlados e mantidos com o menor número possível de ciclos de comutação. Minimizando o desgaste dos contactores e condensadores, reduzindo as perturbações da rede.

Modo de operação do display:

Cos phi atual: valor instantâneo.

Cos phi pretendido.

Corrente ativa, corrente reativa.

Corrente aparente: valor instantâneo.

Corrente condensador: sobrecorrente.

Potência por escalão.

Número de escalões conectados.

Harmónicos de tensão de ordem 5, 7, 11, e 13.

Falta de capacidade: O alarme pode ser desativado.

Número de operações por escalão.

Operação de comutação do valor limite: alarme.

Subtensão: alarme desativado.

Sobrecorrente: alarme desativado.

Corrente mínima: mensagem de desativação.

Limite de voltagem de harmónicos: alarme desativado.

Características técnicas:

- Categoria de operação: standard.

- Medição de voltagem: L-N / L-L.

- Tensão de operação [V]: 220-240 / 380 - 420.

- Tensão de (medição) [V]: 100 – 690.

- Frequência: 50/60Hz.

- Medição de corrente: monofásica.

- Corrente mínima de operação em programação manual: 20 mA.

- Corrente mínima de operação em programação automática: 20 mA.

- Transformador de corrente X/…A: 1-5.

- Tipo de conexão: manual / automático.

- Cos phi ajustável desde 0.85 indutivo até 0.90 indutivo.

- Configuração das características: variáveis.

- Número de características: 1.

- Sequência de comutação: manual / automático.

- Número de saída de comutação ativas: manual / automático.

- Escalões programáveis: 3

- Contacto a relé: 12.

- Capacidade de carga dos contactos a relé: 250V / 1800VA.

- Atraso de comutação dos contactos a relé: ajustável 5 – 500 seg.

- Atraso de tempo real de comutação dos contactos a relé: otimizado, dependendo das flutuações de carga.

- Contactos falha do sinal: 1 contacto fechado.

- Capacidade de carga dos contactos sinal de falha: 250V / 3 A.

- Índice de proteção (frente): IP50 ou IP54 (opcional).

- Índice de proteção: IP20.
