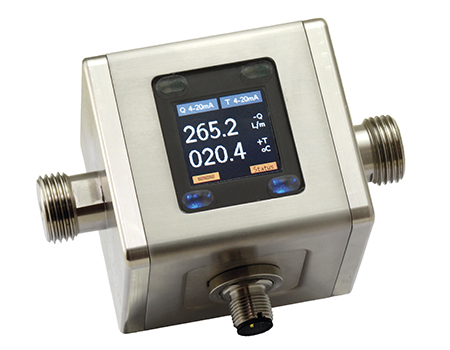

MIM - Caudalímetro eletromagnético em aço inox

MIM
O caudalímetro MIM foi desenvolvido para medição e monitorização de líquidos condutivos em tubagens de tamanho pequeno e médio. O equipamento opera de acordo com o princípio de medição eletromagnético, que implica que os líquidos tenham um valor mínimo de condutividade, mas que é independente de propriedades como a pressão, temperatura, densidade ou viscosidade. No display do próprio caudalímetro podemos definir as duas saídas disponíveis, tanto para saída analógica, impulsos, alarmes ou dosagem.
-
Princípio de funcionamento:
O funcionamento do medidor de caudal MIM baseia-se na lei de Faraday, ou lei da indução eletromagnética. Mais especificamente, uma corrente é aplicada às bobines montadas do caudalímetro, o que gera um campo magnético. O líquido que flui através da tubagem atua como um condutor e o seu movimento cria uma voltagem proporcional á velocidade do fluxo. Esta voltagem é medida pelos elétrodos e, através do diâmetro da tubagem, o caudal é calculado.
Detalhes técnicos:
- Medição de caudal e temperatura
- Função de monitor, transmissor e doeador
- Precisão: ± 0,8% do valor lido + 0,5% do fim de escala
- Tamanhos disponíveis: G ½’’, G ¾’’, G 1’’, G 2’’
- Alcance de medição: 0,03…3 l/min a 3…750 l/min
- Troços retos (entrada/ saída): 3 x DN/ 2 x DN
- Construção integral em aço inox
- Temperatura máxima: 140°C
- Pressão máxima: 16 bar
- Display TFT a cores, rotativo em steps de 90°
- 2 Saídas configuráveis entre:
- Saída analógica 0(4)-20mA ou 0(2)-10V
- Frequência: 50 Hz ou 1000 Hz (FS)
- Alarme: NPN ou PNP (max. 200 mA)
- Dosagem
- Alimentação: 19 – 30 V DC
-
- Água limpa
- Água residual
- Sistemas de dosagem
- Indústria alimentar e bebidas
- Indústria química
- Sistemas de refrigeração
- Laboratórios
