PT400 - Caudalímetro ultrassónico portátil para líquidos limpos
PortaFlow PT400
O Portaflow PT400 é um caudalímetro ultrassónico portátil para líquidos limpos tais como água, glicol, óleo e produtos químicos. Aplicável em tubagens horizontais ou verticais de 13 a 1000 mm de diâmetro externo. Este caudalímetro ultrassónico portátil funciona em praticamente todo o tipo de tubagens de qualquer tipo de material metálico ou plástico. A calibração é extremamente simples - o assistente ajuda-o na colocação dos sensores e guia-o na respetiva calibração. Permite ainda predefinir e guardar até 20 sites/instalações. Alimentação da bateria interna recarregavel permite o funcionamento ininterrupto durante 16 horas. Vem munido de uma mala de transporte em IP67.

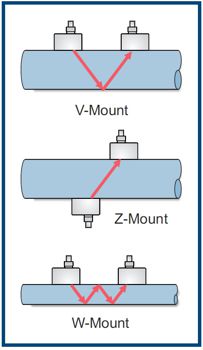

- Pressione uma tecla para mudar instantaneamente as unidades de medição do caudal (por exemplo, m3 para litros). Os caudais em tempo real podem ser exibidos em grandes valores numéricos ou como um gráfico. A calibração do caudalímetro ultrassónico portátil para fluidos limpos Portaflow é extremamente fácil - o menu inclui assistente para colocação dos sensores e calibração. Digite o diâmetro, espessura da parede e material da tubagem, e o caudalímetro ultrassónico portátil para fluidos limpos PT400 indicará o melhor método de montagem e distância de separação para os sensores. O caudalímetro ultrassónico portátil para fluidos limpos inclui dois pares de sensores: um conjunto de tubos pequenos e outro para tubos de grandes dimensões. O caudalímetro ultrassónico portátil para fluidos limpos PT400 permite a memorização dos parâmetros de calibração de até vinte instalações diferentes.O caudalímetro ultrassónico portátil para fluidos limpos PT400 inclui dois pares de sensores, régua de fixação em aço inoxidável e grampos de fixação, cabos do sensor, alimentador AC e mala de transporte resistente em IP67. PortaFlow PT400 opera até 16 horas ininterruptas sem necessidade de energia externa, sendo que necessita menos de 8 horas para recarregar as baterias internas.
- Fluido/Aplicação: recomendado para líquidos limpos com sólidos inferiores a 2% ou bolhas de gás.
- Escala da taxa de caudal: 0,2 a 12 m/seg
- Tamanho da tubagem:
Transdutores tipo 'B'- Diâmetro exterior (50mm a 1000mm)- Espessura da parede do tubo: 1-75mm
- Material do tubo: qualquer tipo de material de condução sónica incluindo aço carbono, aço inoxidável, PVC, PVDF, fibra de vidro, aço galvanizado, aço, vidro, metais e tubos com forros colados incluíndo borracha, epóxi e teflon.

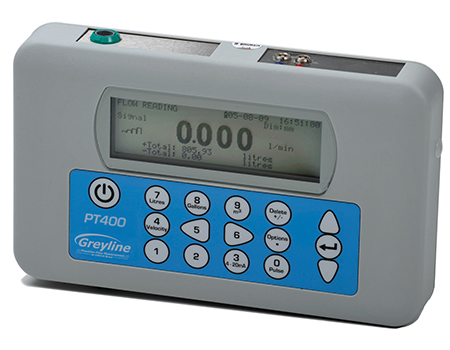

- Display: LCD retro-iluminado com 64x240 pixeis. Caudais classificados em m3, litros, ou galões (por minuto ou hora) e velocidade de fluxo em pés por segundo ou metros por segundo. Apresenta caudais positivos e negativos e os ficheiros de dados em modo gráfico ou modo de texto.
- Idiomas menu: Inglês, Francês, Alemão, Italiano, Espanhol, Português, Russo, Norueguês, Holandês.
- Totalizador: 12 digitos - O display demonstra separadamente os caudais totais executados quer no sentido direto, quer no sentido inverso.
- Alimentação: constítuida por pilhas recarregáveis de Niquel (NiMH) com a capacidade de alimentação de 16 horas continuas. A carga das pilhas pode ser feita através da escala de tensão 90-240 VAC.
- Saídas: 0/4-20mA, impulso 5V ( 1 impulso /seg máximo).
- Capacidade de registo: Não disponível. (consulte PT500).
- Temperatura de operação eletrónica: 0º a 50º C. Temperatura de armazenamento: -10a 60º.
- Proteção eletrónica: IP 54, ABS portátil.

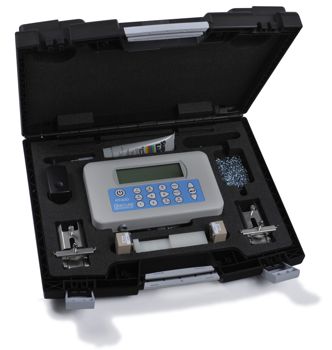

- Mala: polipropileno IP 67 com protecção interna em espuma.
- Precisão:(+/-) 2% de leitura na maior parte das aplicações, repetibiliade:(+/-)0,5%
- Calibre: constituido por 16 teclas onde facilmente conseguimos efetuar os ajustes. Possiblidade de gravar a configuração, calibres e parâmetros de até 20 estações diferentes.
- Certificações: CE( BS EN 61010,BS EN 61326-1:2006,BS EN 61326-2-3:2006). Baterias com aprovação CE e UL. O Portaflow 400 não está certificado para ambientes explosivos.
Sensor especificações: (escolha o par transdutor A ou B)- Par transdutor PT-A: 2MHz-Braçadeira 0,51"-4.5" (13 a 115mm) tubo O.D.
- Par transdutor PT-B: 1MHz-Braçadeira 2"-a 39,7" (50 a 1000mm)tubo O.D.

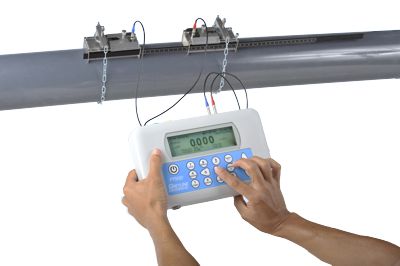

- Kit montagem transdutor: Inclui um conjunto régua/guia em aço inoxidável,e acessórios de ligação
- Temperatura de operação: -20ºa 135º C
Dimensões:- Transdutores: 60mmx30mmx 25mm
- Caixa eletrónica: 264mm x168 mm x50 mm
- Mala: 500 mm x 420 mm x 125mm
-
- Processos da água (captação, distribuição e tratamento)
- Sistemas de refrigeração
- Instalações AVAC
-
- O que significa IP?

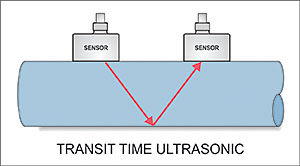

- Como funciona a tecnologia "Tempo de Trânsito"?
Sobre Greyline:
Greyline® Instruments é um dos fabricantes lideres mundiais tecnológicos no desenvolvimento e fabrico de instrumentos de tecnologia ultrassónica para a medição e monitorização de nível, caudal e velocidade de líquidos para controlo de águas, águas residuais, processos químicos/industriais, controlo ambiental e automação industrial. Greyline Instruments foi fundada em 1986 no Canadá, e desde então, graças á sua experiencia, know-how e dedicação plena a instrumentação de tecnologia ultrassónica, tem sido um dos líderes do setor, sendo inclusive fornecedor de inúmeras e conceituadas marcas de automação.
