PDU-420 - Controlador e indicador programável
PDU-420
O PDU é um display/controlador para visualização do valor instantâneo de qualquer sensor com saída em corrente ou em tensão. O valor mostrado pode ser proporcional ao valor lido ou, adicionalmente, pode ser inserida uma tabela de conversão definida pelo utilizador (max. 20 pontos) por exemplo para visualização do volume de depósitos não lineares.
- Montagem: Painel (versão P) ou Parede (versão W)
Fonte de alimentação: 230V AV ou 24V DC
Tipo de entrada: corrente 0/4...20mA (entrada de corrente limitada a 40mA)
tensão 0/1 ... 5V; 0/2 ... 10V
Display/ Mostrador: 4 dígitos, 7 segmentos, LEDs vermelhos. Valores entre -999 até 9999, mais ponto decimal.
Saídas a relé: 2 ou 4 (relé 1A/ 250 V AC)
Fonte de alimentação para sensores: 24 V DC
Saída analógica: 4-20 mA (versão especial PDU-421-P)
Interface de comunicação: RS- 485, Modbus RTU
Temperatura de operacão: 0 ... +50ºC; (-20 ... +50ºC em versão especial sob pedido)
Temperatura de armazenamento: -10 ... +70ºC; (-20 ... +70ºC em versão especial sob pedido)
Índice de proteção: IP40 (versão P) ou IP65 (versão W)
Material do invólucro: ABS + fibra de vidro (versão W)
Variantes:

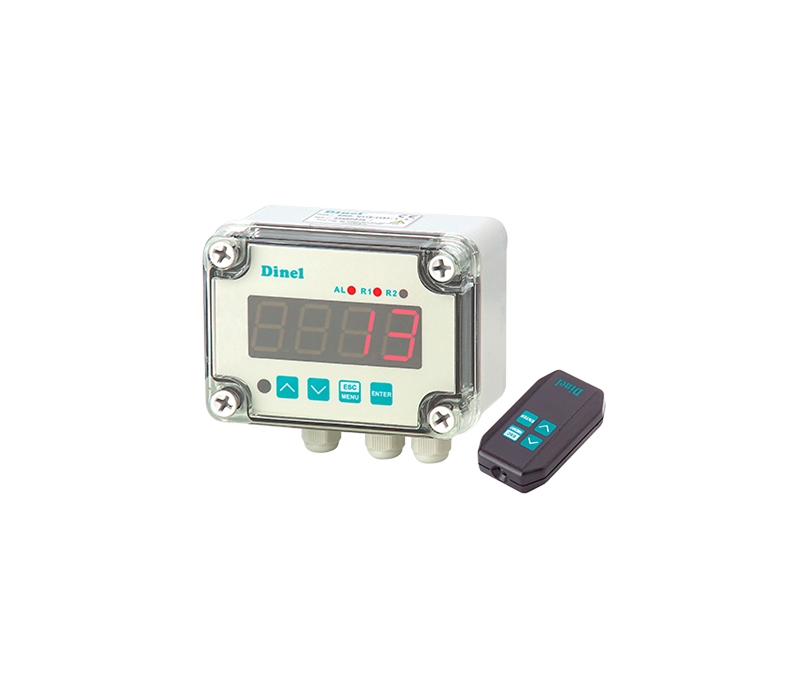

PDU–420–W: Montagem em parede com 2 saídas a relé.
PDU–420-P: Montagem em painel com 2 saídas a relé.
PDU–421-P: Montagem em painel com 2 saídas a relé e saída analógica 4...20 mA.

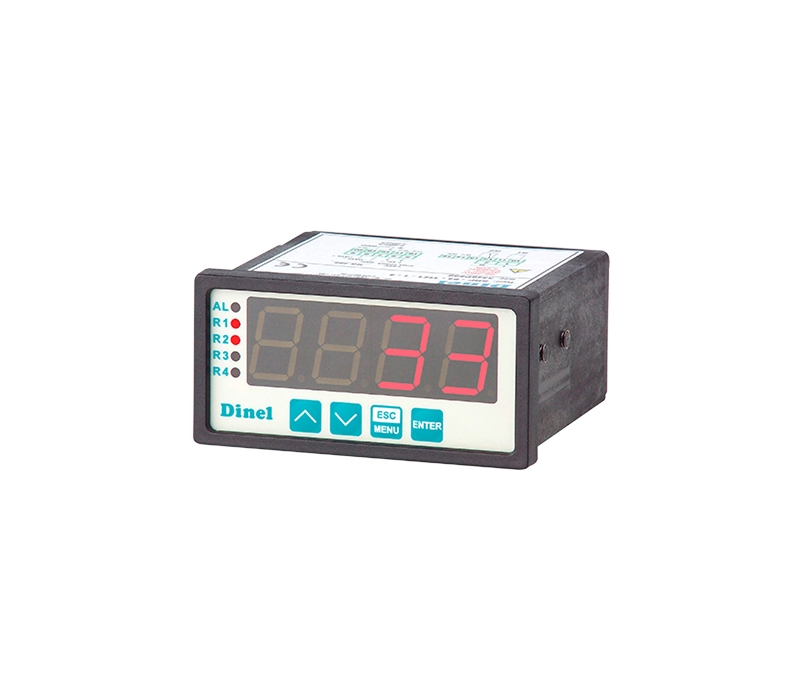

PDU–440-P: Montagem em painel com 4 saídas a relé.
O equipamento pode ser alimentado pela rede (230V AC) ou através de uma fonte DC, quanto à montagem pode ser diretamente na parede (versão W) ou em painel (versão P). Este display é normalmente utilizado para visualização do nível (ou volume) mas pode ser utilizado para qualquer variável, desde que o sensor seja compatível com as entradas disponíveis. - Este display é indicado para fazer a ligação com equipamentos de medição de nível, conectando-se via saídas a corrente ou tensão. Pode operar também como um controlador e tem a capacidade de mostrar continuamente os valores de qualquer equipamento físico de acordo com os limites aplicados. Pode também controlar a alternância de equipamentos conectados (bombas, válvulas, etc) e servir como fonte de alimentação para aparelhos de medição de nível.
