CN8000 - Sensor de nível capacitivo para líquidos e sólidos
CN8000

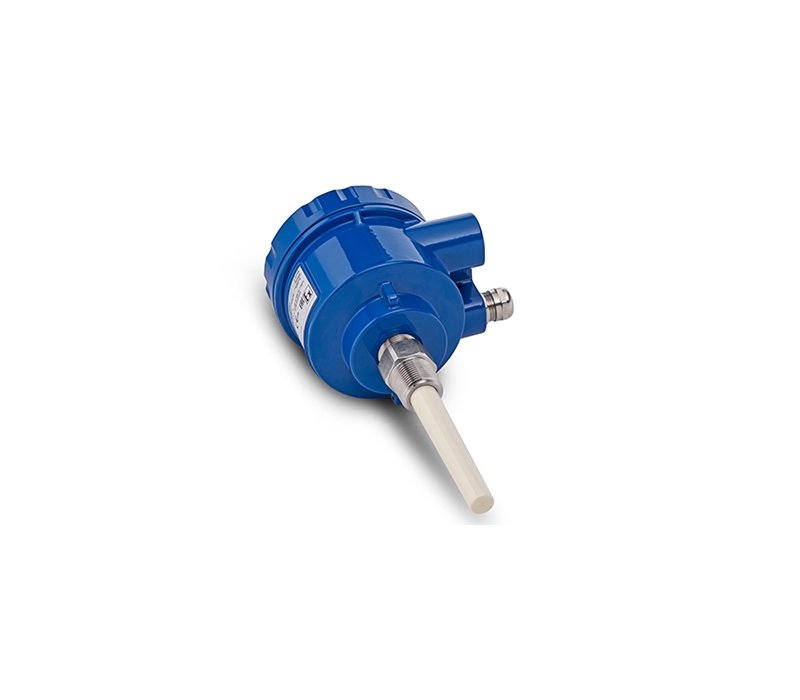

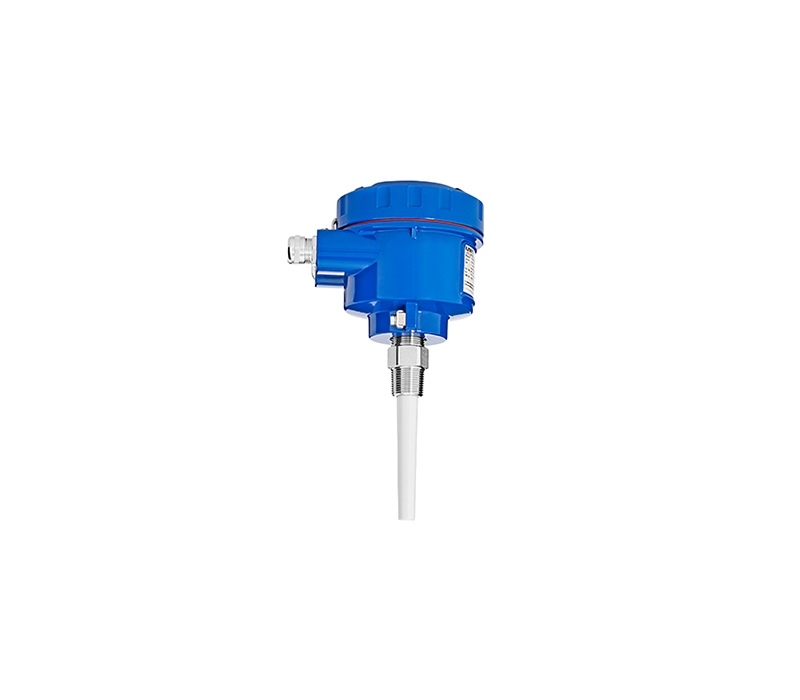

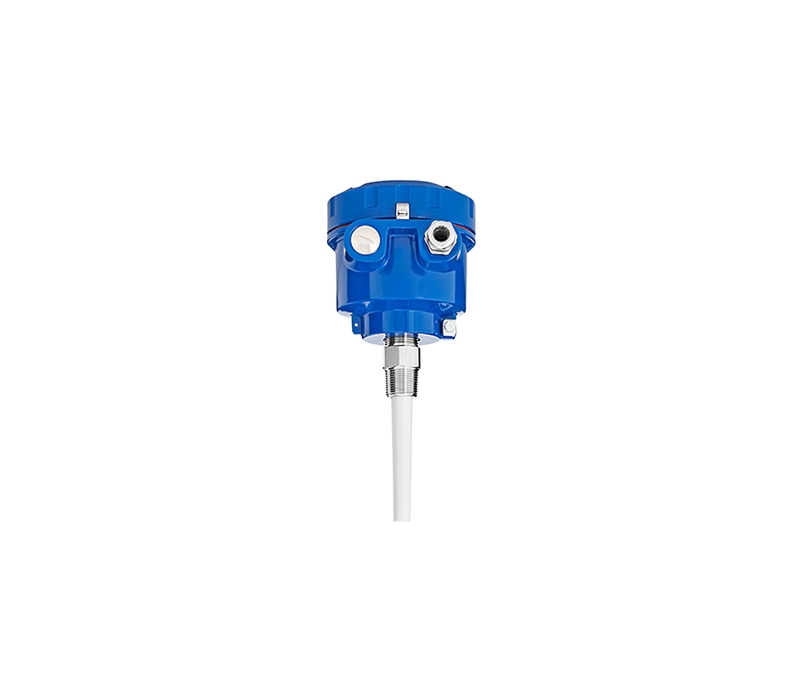

O detetor de nível capacitivo CN 8000 pode ser utilizado em aplicações de deteção de nível em líquidos, lamas, espumas, sólidos e até em medições de interface como por exemplo detetar água em óleo. O equipamento tem diferentes versões e pode ser instalado na horizontal, vertical e oblíqua. A sensibilidade do sensor é ajustável de tal forma que o contacto pode ser ativado ainda antes do material tocar no sensor. Os materiais utilizados na construção da sonda proporcionam um elevado nível de resistência química e um excelente rating de temperatura no processo (até 125ºC).
-
O princípio de funcionamento deste equipamento baseia-se na medição da capacitância em torno da sua sonda, sendo esta influenciada pela presença do material. Quando a capacitância medida for suficientemente superior à definida pelo utilizador, significa que o material atingiu o nível do sensor, e o sinal de saída é ativado.
Através da tecnologia “tip sensitivity” o equipamento é invulnerável à maioria dos materiais que possam ficar acumulados sobre a sonda, não provocando por isso falsos contactos.
- Princípio de medição fiável e de fácil operação.

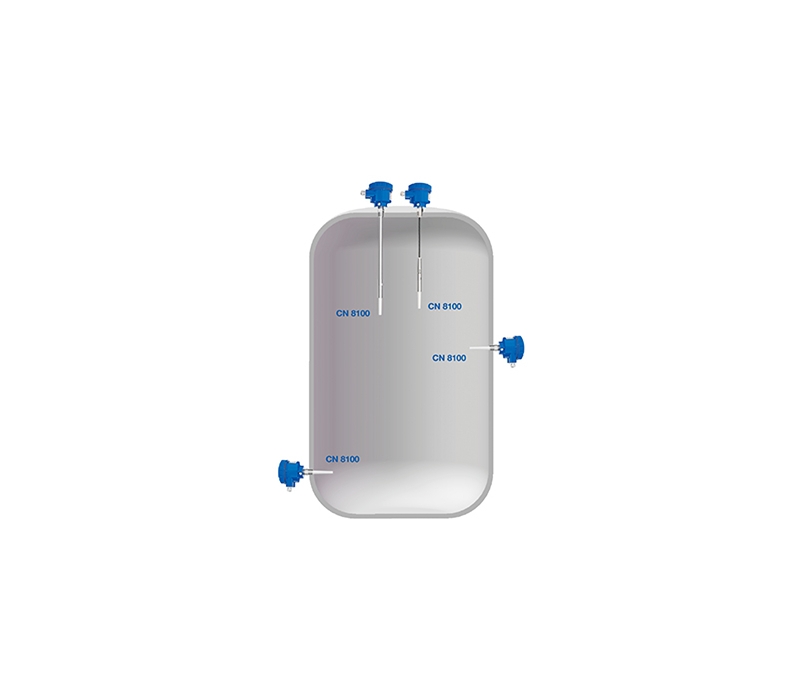

- Instalação vertical, horizontal e oblíqua.

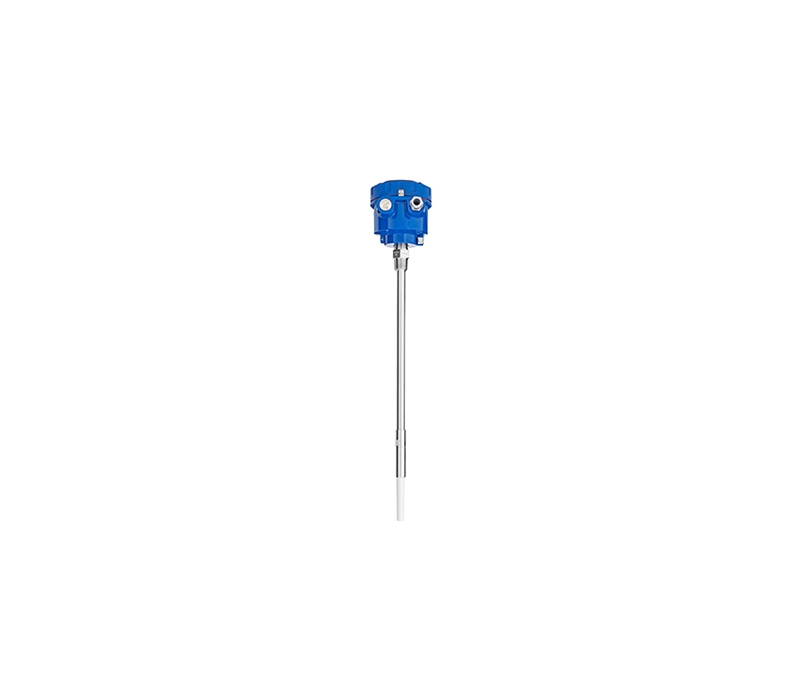

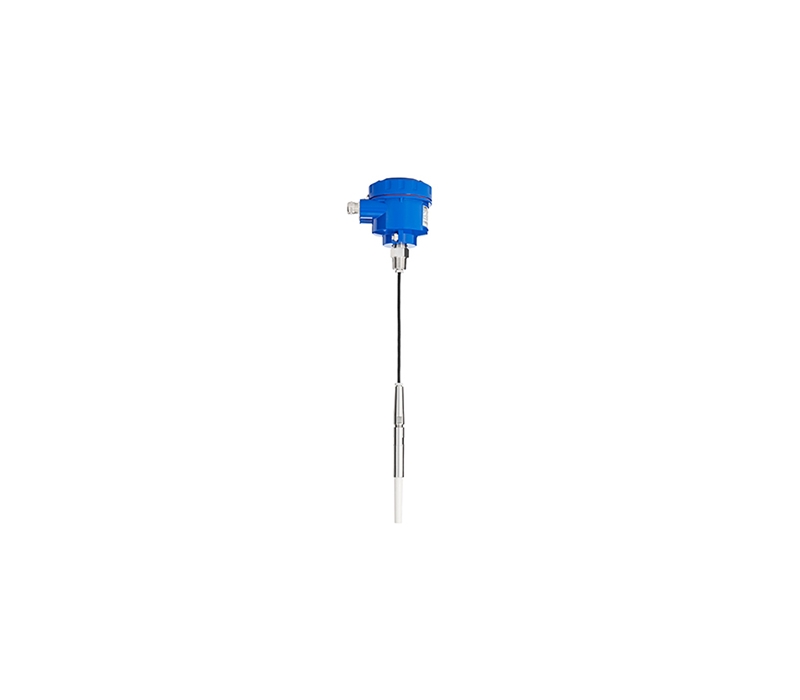

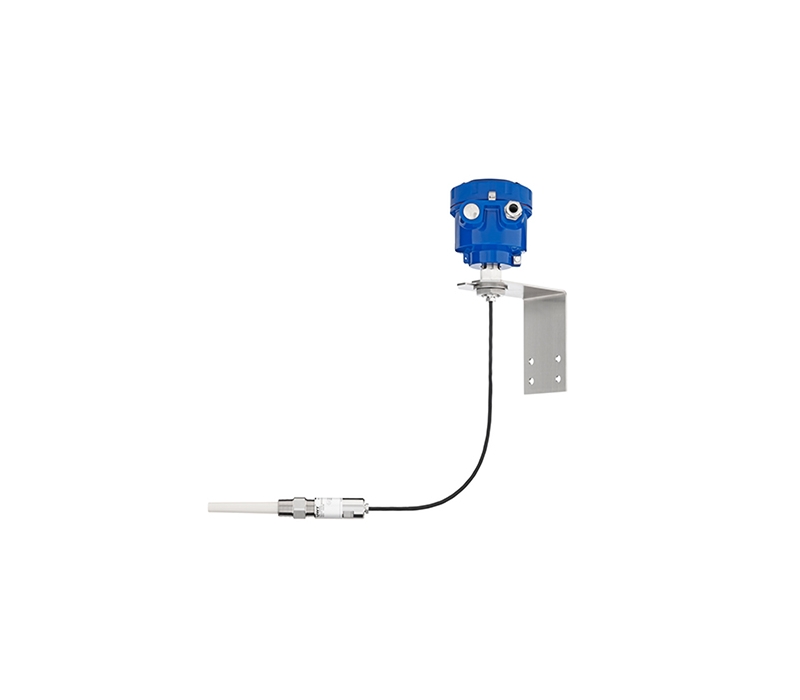

- Versões extensão por cabo, extensão por haste e eletrónica separada.
- Sonda altamente resistente a produtos químicos.
- Deteção do nível independente da parede do reservatório.
- Invólucro: Alumínio IP68.
- Certificações: ATEX, FM/CSA, TR-CU, Inmetro, WHG, Lloyds, SIL 2.
- Temperatura do processo:-40°C a +125°C.
- Pressão do processo: -1bar a +10bar.
- Sensibilidade: ajustável a partir de DK≥1.5.
- Alimentação: 12…250V AC/DC ou 12..30V DC.
SPDT relé/estado sólido, 12..30V DC Profibus PA/estado sólido.
- Conexão ao processo: ≥ NPT ¾", ≥ R ¾", ≥ G ¾", várias flanges, triclamp.
- Material da conexão ao processo: Aço inoxidável 316L.
- Material da sonda: plástico PPS reforçado com fibra de vidro (aprovação FDA) e PVDF.
- Sinal de saída: Relé SPDT/estado sólido, Profibus PA.
O princípio de funcionamento deste equipamento baseia-se na medição da capacitância em torno da sua sonda, sendo esta influenciada pela presença do material. Quando a capacitância medida for suficientemente superior à definida pelo utilizador, significa que o material atingiu o nível do sensor, e o sinal de saída é ativado.
Através da tecnologia “tip sensitivity” o equipamento é invulnerável à maioria dos materiais que possam ficar acumulados sobre a sonda, não provocando por isso falsos contactos.
- Princípio de medição fiável e de fácil operação.
- Instalação vertical, horizontal e oblíqua.
- Versões extensão por cabo, extensão por haste e eletrónica separada.
- Sonda altamente resistente a produtos químicos.
- Deteção do nível independente da parede do reservatório.
- Invólucro: Alumínio IP68.
- Certificações: ATEX, FM/CSA, TR-CU, Inmetro, WHG, Lloyds, SIL 2.
- Temperatura do processo:-40°C a +125°C.
- Pressão do processo: -1bar a +10bar.
- Sensibilidade: ajustável a partir de DK≥1.5.
- Alimentação: 12…250V AC/DC ou 12..30V DC.
SPDT relé/estado sólido, 12..30V DC Profibus PA/estado sólido.
- Conexão ao processo: ≥ NPT ¾", ≥ R ¾", ≥ G ¾", várias flanges, triclamp.
- Material da conexão ao processo: Aço inoxidável 316L.
- Material da sonda: plástico PPS reforçado com fibra de vidro (aprovação FDA) e PVDF.
- Sinal de saída: Relé SPDT/estado sólido, Profibus PA.
-
Líquidos, sólidos (pós e granulados), lamas, deteção de interface (ex: óleo/água) e espuma.
Indústria alimentar e farmacêutica.
Indústria química e petroquímica.
Processos com pressões e/ou temperaturas elevadas.
Líquidos, sólidos (pós e granulados), lamas, deteção de interface (ex: óleo/água) e espuma.
Indústria alimentar e farmacêutica.
Indústria química e petroquímica.
Processos com pressões e/ou temperaturas elevadas.
