NC8000 - Medidor de nível capacitivo
NC8000
O NivoCapa® NC 8000 é um sensor capacitivo de baixo custo que permite medir o nível de materiais líquidos e sólidos. A versão haste do NivoCapa® permite comprimentos até 5m enquanto na versão corda o tamanho pode ir até aos 25m. O NC 8000 combina uma eletrónica fácil de configurar com sondas comprovadas no terreno. A sonda mede a capacitância no processo, que é proporcional ao nível do material no tanque – a tecnologia “active shield” garante que a medição não é afetada por material acumulado. A alta sensibilidade do equipamento, a parir de constantes dielétricas DK de 1,5, torna-o flexível para o uso em muitas aplicações. Mesmo em processos com altas temperaturas e/ou pressões, o sensor capacitivo NC8000 fornece resultados de medição confiáveis.
-

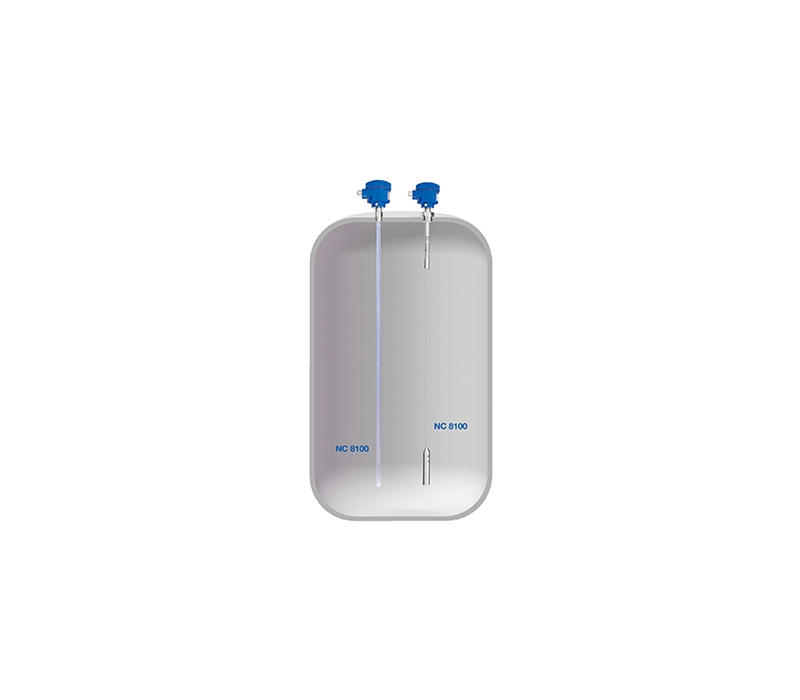

O princípio de funcionamento deste equipamento baseia-se na medição da capacitância entre dois pontos, normalmente entre a sonda e o depósito. O resultado da capacitância medida é diretamente proporcional ao nível do material e este valor é emitido pela eletrónica através de um sinal 4-20mA.
- Ampla gama de aplicações em líquidos e sólidos.
- Sonda com alta resistência química.

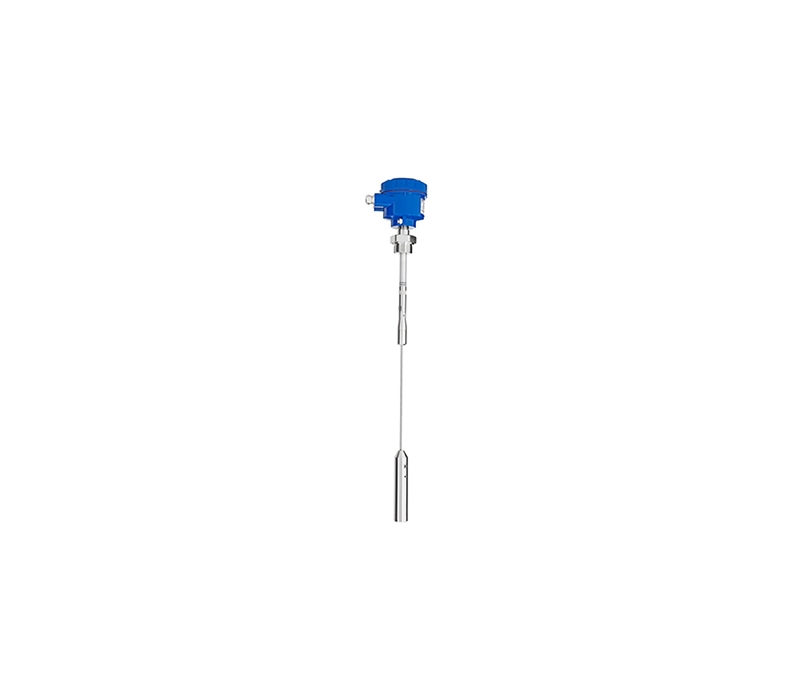

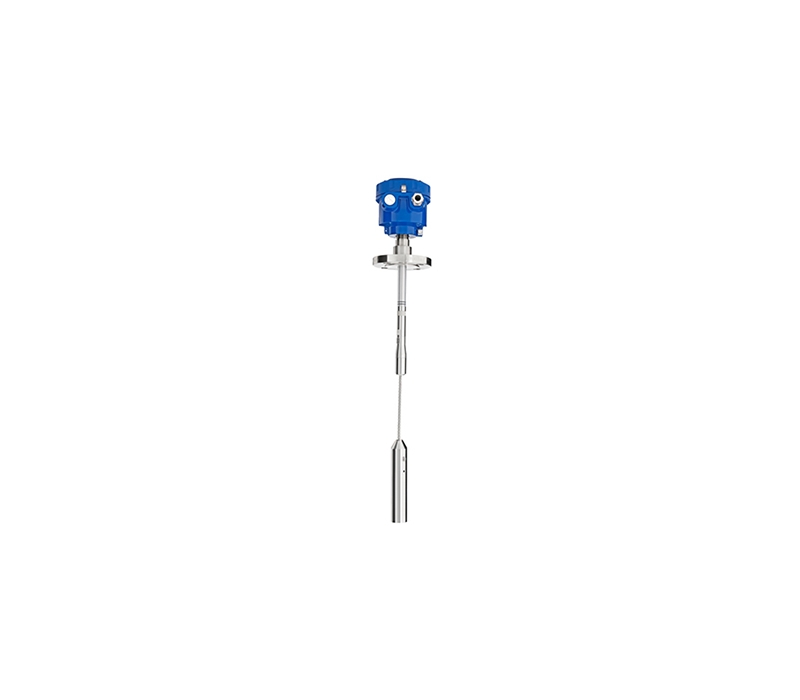

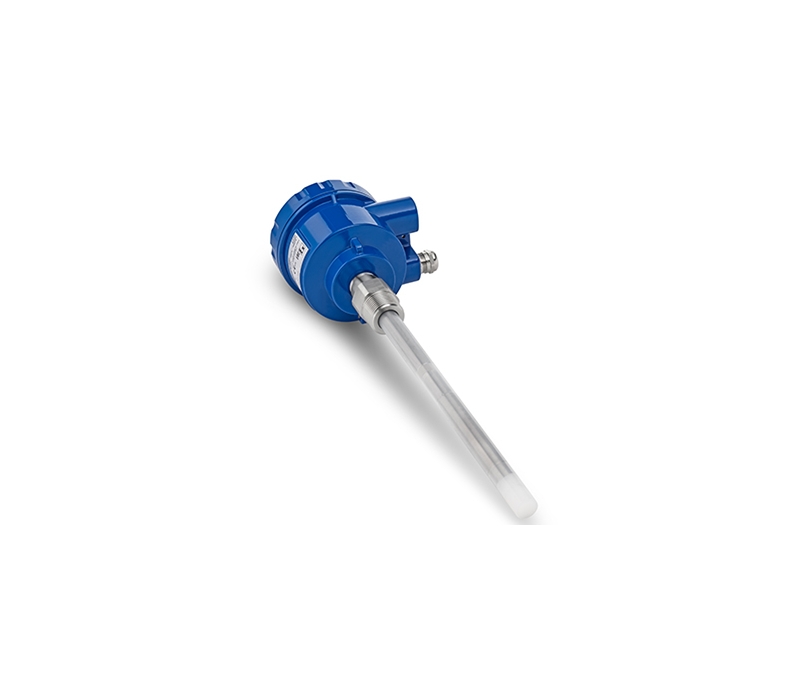

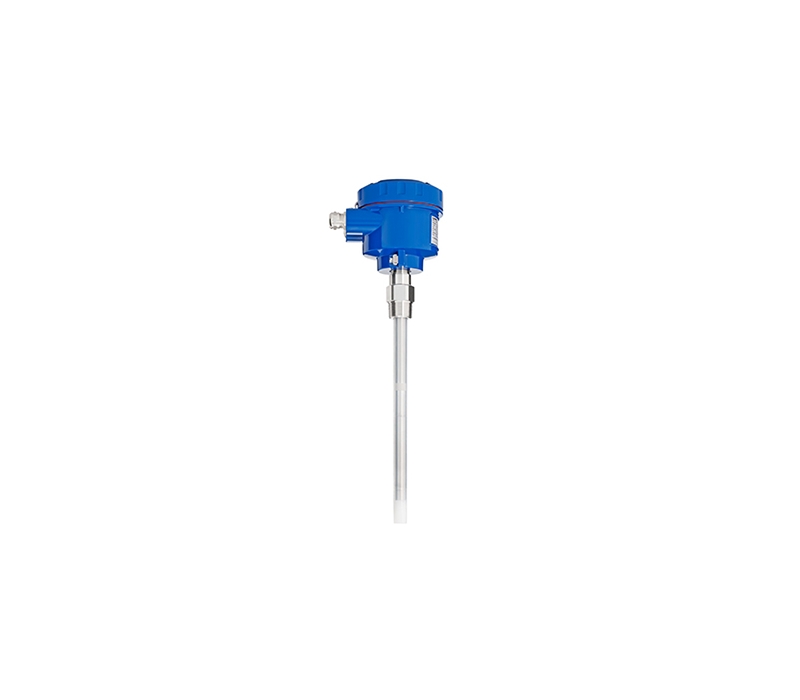

- Versões extensão por cabo ou por haste.
- Medição do nível até 25 m.
- Invólucro: Alumínio, IP68.
- Certificados: ATEX, FM/CSA, TR-CU, Inmetro, WHG, Lloyds.
- Temperatura do processo: -40°C a +200°C
- Pressão do processo: -1bar a +35bar
- Comprimento eixo: versão corda max. 5000mm, versão cabo max. 25.000mm.
- Diâmetro sonda ativa: versão corda 19mm, versão cabo 6mm.
- Versão cabo vertical: max. 18.5 KN
- Versão corda horizontal: max. 30Nm
- Sensibilidade: DK ≥1,5
- Conexão ao processo: ≥ NPT ¾", ≥ R ¾", ≥ G ¾", várias flanges
- Material da conexão ao processo: 1.4404 (316L)
- Material da sonda: Aço inox 1.4404 (316L), isolamento PEEK, revestimento PFA, vedantes FKM ou FFKM
- Alimentação: 12..24V DC, em loop com o 4-20mA
- Sinal de saída: 4 - 20 mA ou 20 - 4 mA de acordo com NAMUR NE 43
- Faixa de medição: 1.66 .. 3,300 pF
-
- Água
- Químicos
- Óleos e combustíveis
- Produtos farmacêuticos
- Detergentes
- Alimentos e bebidas
- Ração animal
- Cimento e minas
-
-
