NG3000 - Medidor de nível por radar de onda guiada para sólidos
NG3000
O Nivoguide 3000 utiliza a tecnologia de radar por onda guiada para a medição do nível e funciona em praticamente todos os materiais sólidos a granel. Este equipamento consegue excelentes resultados mesmo em aplicações exigentes (ex: materiais pegajosos, poeira extrema, condensação). O software inteligente garante fiabilidade e precisão do sensor permitindo que possa ser aplicado nas mais variadas aplicações, em diversas indústrias. O NG 3000 está disponível em versão haste ou cabo de aço e permite medições até aos 75 m. O comprimento da sonda pode ser encurtado pelo utilizador a qualquer momento.
-
Princípio de funcionamento:
Pulsos eletromagnéticos de alta frequência são enviados pela eletrónica e guiados ao longo do cabo de aço ou da haste. Ao atingir a superfície do material os pulsos são refletidos e enviados novamente para a eletrónica. O tempo de execução é avaliado pelo instrumento e através dessa avaliação, o nível é calculado.- Fácil operação e diagnóstico através de display.
- Aplicável em aplicações exigentes como materiais pegajosos, existência de poeira extrema, condensação, etc.

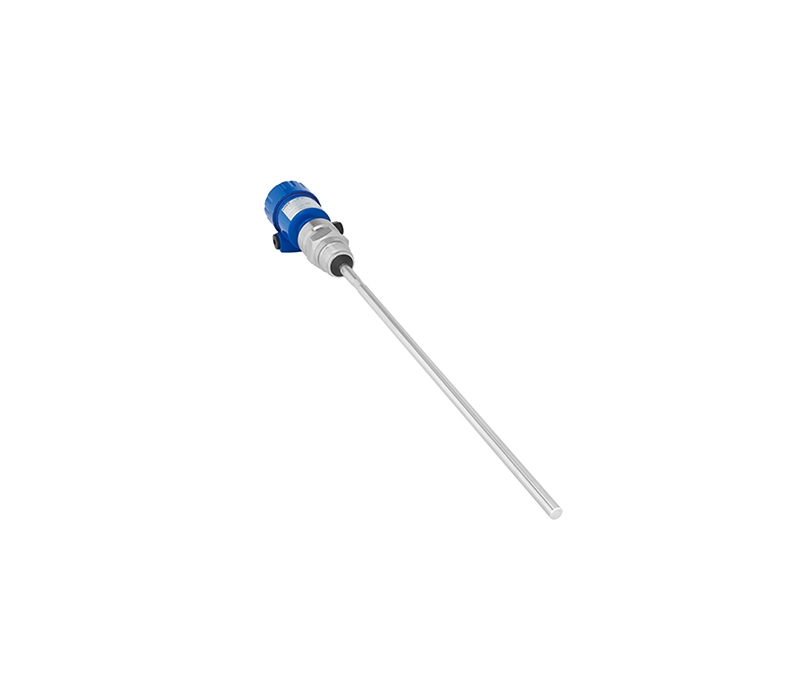

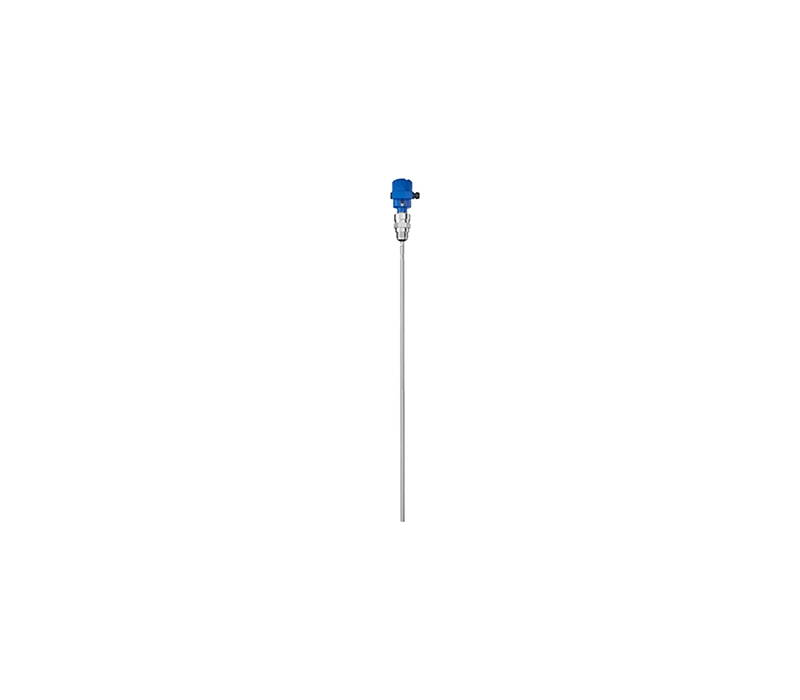

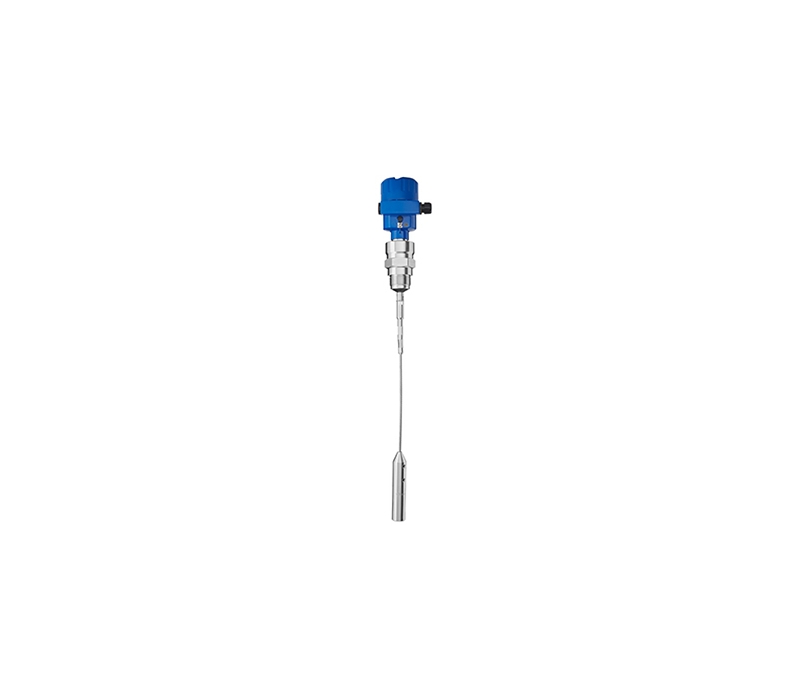

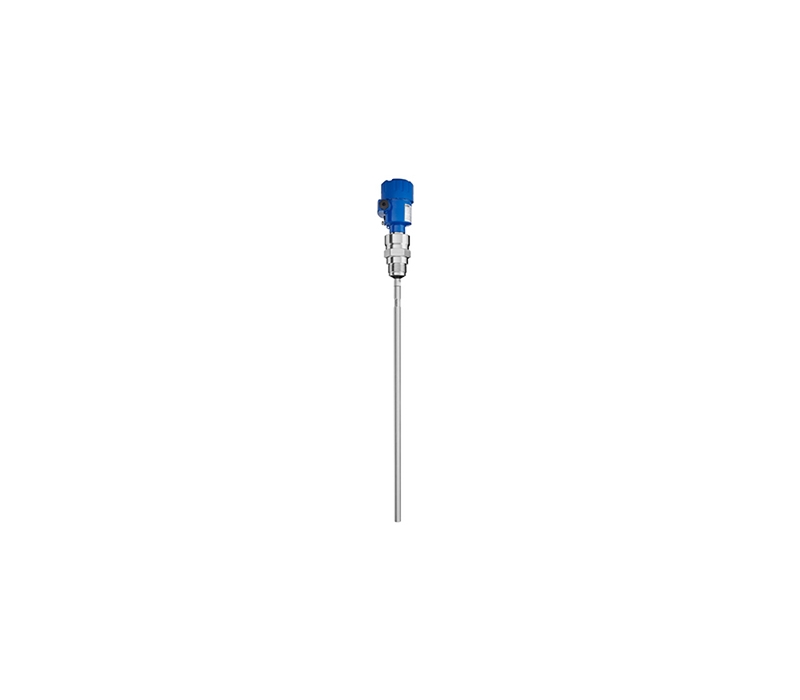

- Versão haste ou cabo de aço.
- Possibilidade de encurtar o comprimento da sonda.
- Sonda com elevada resistência química.
- Invólucro: Aço inoxidável 316L ou Alumínio, IP66/IP68.
- Certificados: CE, ATEX, IEC-Ex, FM.
- Temperatura do processo: -40°C a +200°C.
- Pressão do processo: -1 .. +40bar max.
- Alimentação: 9.6 … 35 V DC.
- Alcance de medição:
- Versão haste: 6m.
- Versão cabo: 75m.
- Material da sonda: Aço inox 316L.
- Material do vedante: FKM, FFKM, EPDM.
- Material do isolamento: PEEK, PPS.
- Sinal de saída: 4 .. 20mA, 2-fios.
- Protocolo de comunicação: HART.
- Condições de medição: DK >2,5.
- Conexão ao processo: ≥ NPT ¾", ≥ G ¾", flanges diferentes.
- Programação: através de display ou botões de programação ou através de interface HART e software FDT.
-

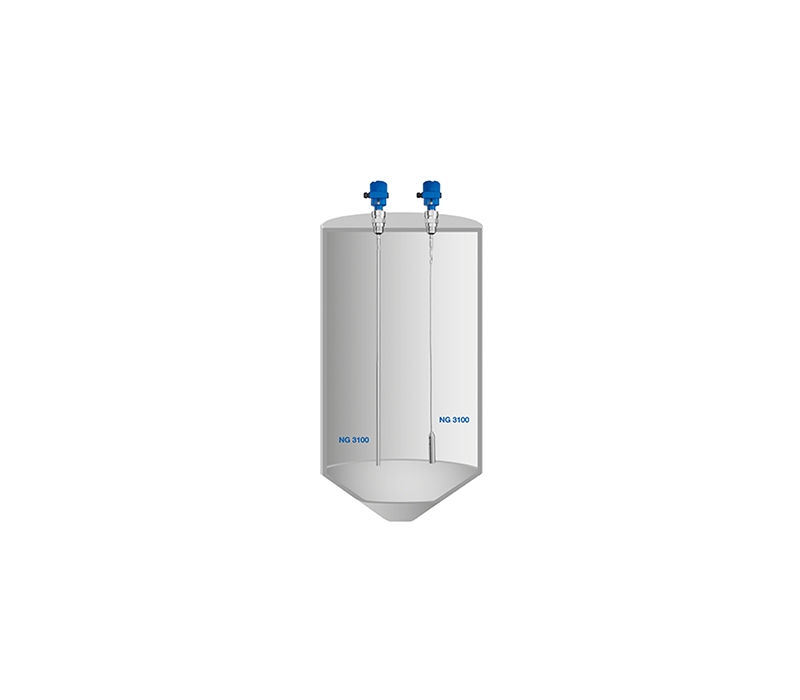

Medição contínua de nível em qualquer tipo de sólido a granel.
