Medidor ultrassónico de manto de lamas - ENV120
ENV120

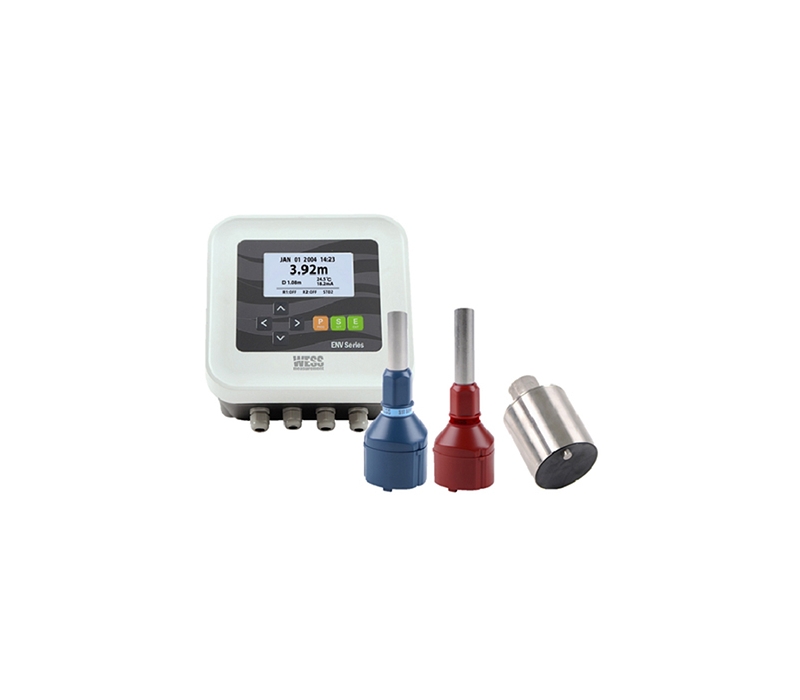

O medidor de manto de lamas ENV120 utiliza a tecnologia ultrassónica para medir o nível da lama em vários tipos de decantadores, clarificadores e espessadores. O controlador fornece continuamente ao utilizador informações gráficas e numéricas importantes, como o perfil do eco (importante para a configuração inicial), a distância do sensor ao manto de lama e os dados em histórico.Em conjunto com o sensor e controlador, é também incluído um sistema de limpeza por ar comprimido para manter o sensor em condições ideais e garantir uma medição livre de manutenção.
-
Características
- Medição contínua e em tempo real;
- Sensor resistente a químicos e a altas temperaturas;
- Algoritmos avançados de rastreio e implementação de sinal;
- Algoritmo de filtragem de sinais anormais;
- Medição de nível da camada mais leve e mais pesada através de frequências múltiplas;
- Capacidade de registo para 400 dias;
- Limpeza automática do sensor através de ar comprimido.

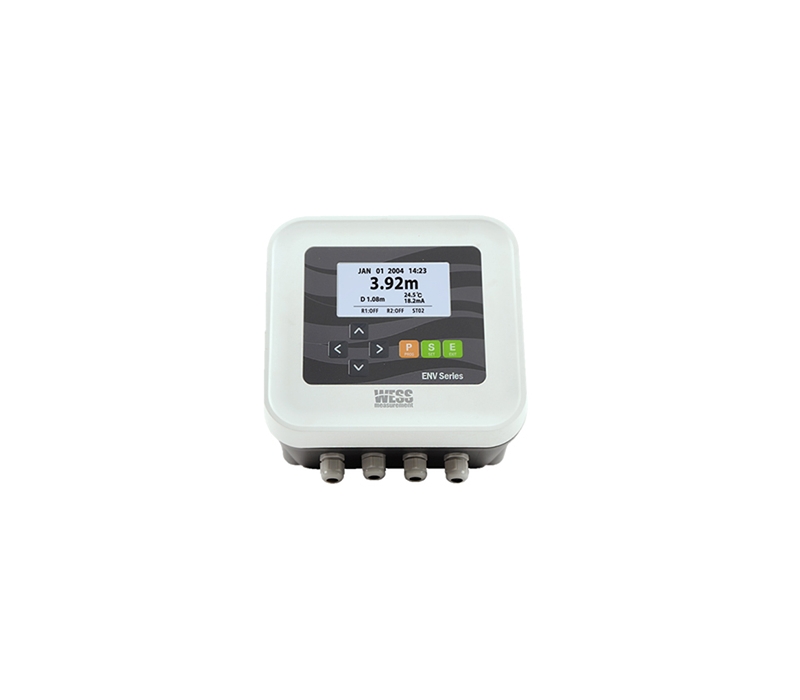

Controlador (C1S)
- O controlador analisa os sinais ultrassónicos transmitidos/recebidos para calcular a distância à lama e consequentemente a altura total da lama;
- No visor é possível verificar a informação numérica sobre os parâmetros, o perfil do eco e a tendência de dados;
- Resolução: 1 cm;
- Display LCD: nível de interface, distância, histórico e temperatura;
- Saídas: 4…20 mA e 3 saídas a relé SPDT (5A, 250 VAC);
- Precisão: 1% do fim de escala;
- Índice de proteção: IP67;
- Datalogger: 400 dias e tendência;
- Alimentação: 100…240 V AC.
Sensores
O sensor é montado no fundo do tanque e transmite o sinal para o controlador. O ENV120 tem disponíveis 3 sensores diferentes, todos eles com limpeza automática por ar comprimido, diferenciando-se pelos materiais de que são feitos e pela temperatura de trabalho.
Características transversais- Tecnologia: Ultrassónica;
- Frequência: 160/380 kHz;
- Ângulo de abertura: 3°;
- Comprimento de cabo: 10 m (extensível até 100 m sob pedido);
- Índice de proteção: IP68;
- Limpeza: ar comprimido (orifício de limpeza embutido)

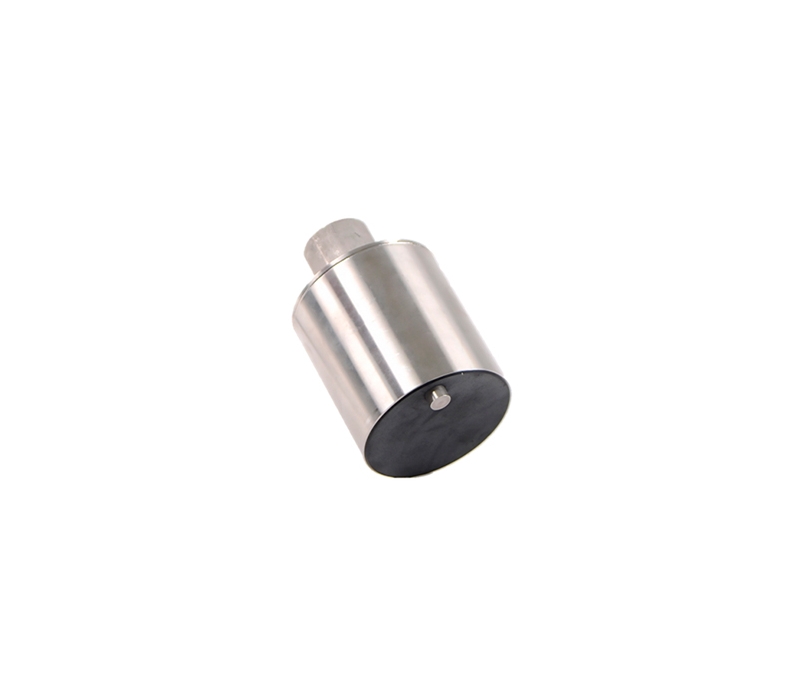

Sensor S1G
- Material: corpo em aço inox 304; cabeça em epoxy;
- Temperatura de operação: -10…60°C.

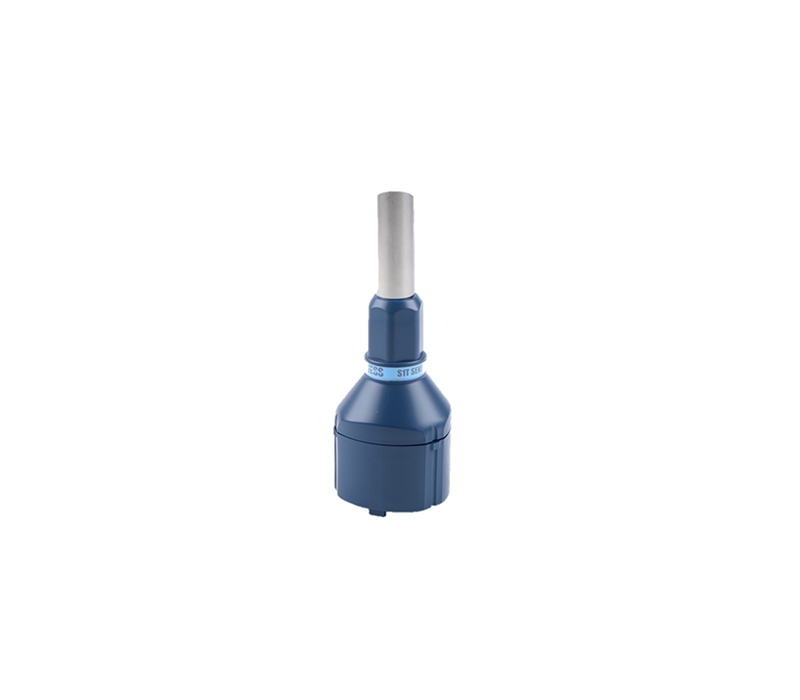

Sensor S1T- Material: corpo e cabeça em polipropileno;
- Temperatura de operação: -10…60°C.

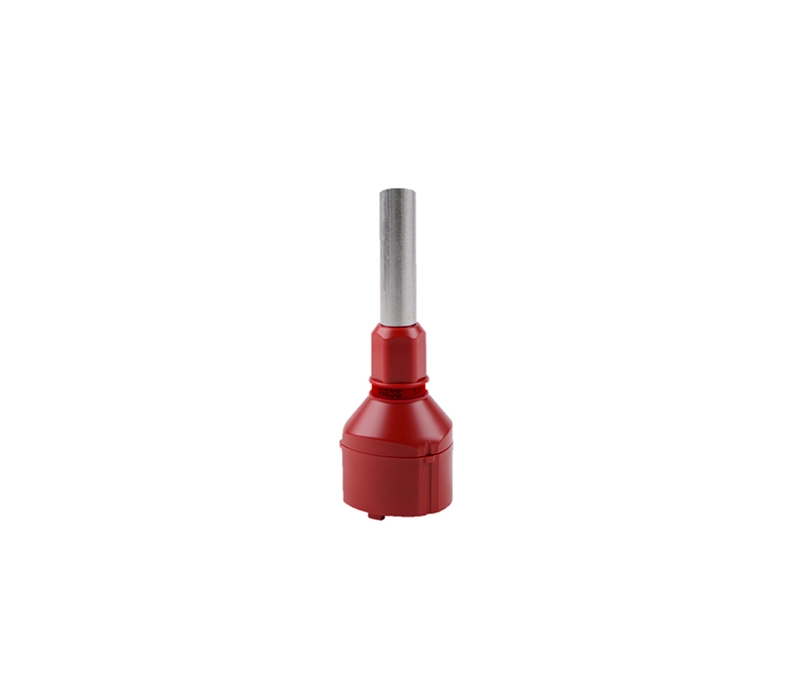

Sensor S1H
- Material: corpo e cabeça em polipropileno;
- Temperatura de operação: -10…90°C.

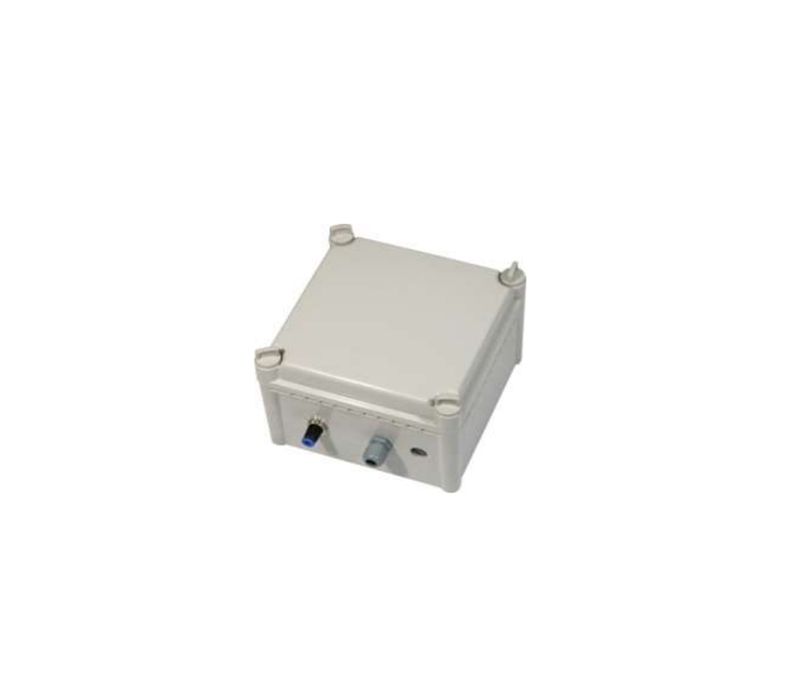

Sistema de limpeza
O ENV120 pode ser equipado com um sistema de limpeza por ar comprimido, para limpar automaticamente a superfície do sensor. A limpeza periódica do sensor é recomendada, como precaução, uma vez que o sensor está constantemente em contacto com detritos flutuantes e material biológico.
- Caudal de limpeza: 25 L/min
- Pressão máxima: 4,5 bar
- Temperatura de operação: -10…60°C
- Alimentação: 220 VAC (CD2), 24V DC (CD3)
- Material: ABS -
- Decantadores;
- Clarificadores;
- Espessadores de lamas.
