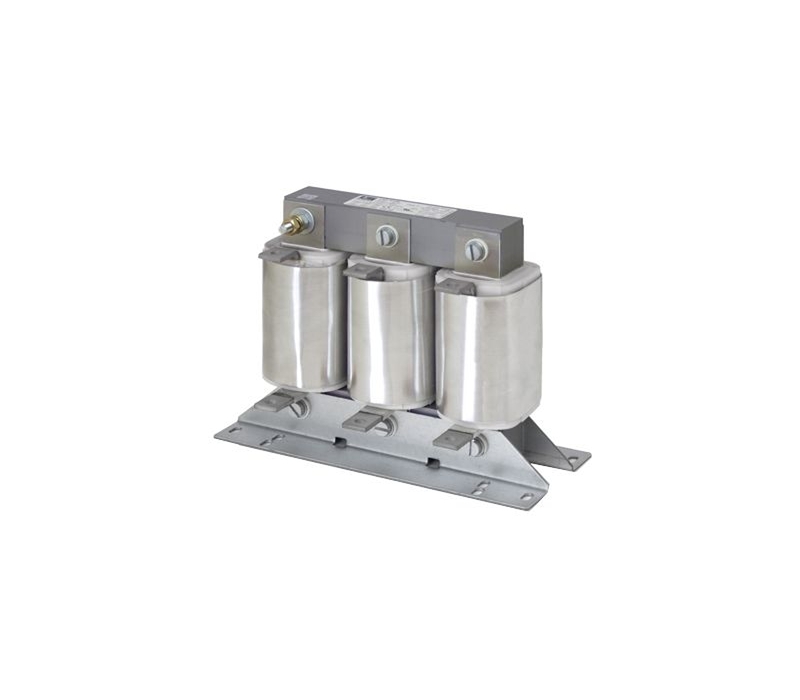

As reactâncias de filtração LR3A 400 permitem reduzir os harmónicos da corrente de qualquer conversor, de níveis de 40... 50% para valores de aproximadamente 20%. Além disso, reduzem a corrente de curto-circuito e aumentam a segurança dos semicondutores do conversor.

Se colocadas no lado do motor, permitem atenuar as frequências harmónicas provocadas pela comutação.

• As reactâncias do tipo LR3A 400 são construídas com chapa de perda reduzida e bobinadas com fio de cobre. A ligação realiza-se através dos terminais adequados.
• Para uma tensão de curto-circuito mais exigente, utilizam-se as reactâncias LR3A 400 de núcleo de chapa magnética com entreferros múltiplos, o que proporciona excelentes características e perdas extremamente reduzidas. Bobinas de banda de cobre.
• As reactâncias LR3A 400 possuem uma impregnação de verniz a vácuo para aumentar o isolamento, conferindo maior resistência mecânica e redução do ruído, nomeado isolamento BLOCKIMPEX

Vantagens competitivas:

- Utilização como reatância de linha na corrente nominal, reactância de bloqueio a colocar em baterias de condensador.

- Peso reduzido através de enrolamento de alumínio.

- Garante a tensão de curto circuito de 3, 4 ou 5% à corrente elétrica.

- Amortecimento das correntes hamónicas.

- Redução da corrente eficaz.

- Aumento de vida útil dos equipamentos.

- Baixa ondulação da tensão.

- Limitação de pico de corrente.

Características técnicas:

Tensão nominal: 3 x 400 Vac.

Tensão de curto circuito (uK): 3 – 5 %.

Corrente nominal: 3 x 90 – 3 x 1600 A.

Indutância: 0.019 – 14.700 mH.

Classe de isolamento: H.

Temperatura ambiente: -10ºC a +40ºC.

Índice de proteção: IP00.
