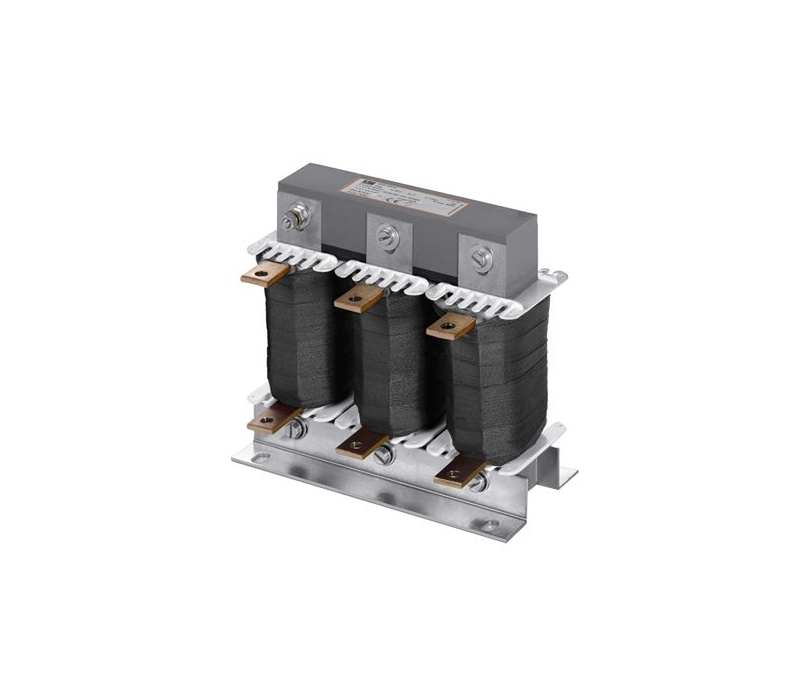

MDB - Reactância de motor / Filtro dU/dt
MDB
Os filtros dU/dt - MDB - reduzem os valores dU/dt nos terminais do motor (tensão entre fases) – um elemento importante para os cabos de motor curtos. Os filtros du/dt reduzem o stress do isolamento dos motores e são recomendados nas aplicações com risco de incêndio e motores antigos. Comparados com os filtros sinusoidais, os filtros dU/dt eliminam as frequências acima das frequências de comutação. Pelo facto de ter bobines mais simples e condensadores de menor capacidade, o preço destes filtros é mais baixo.
-
Vantagens competitivas:
- Protege o motor de picos de tensão e de altos valores de du/dt, prolongando o tempo de vida do motor.
- Permite a utilização de motores que não foram especificamente concebidos para trabalhar com variadores, por exemplo na atualização de instalações.
- Reduz o tamanho, o peso e o preço, em comparação com os filtros sinusoidais.
- Possibilidade de ligar cabos blindados à placa de terminais incluída.
- Possibilidade de instalar filtros paralelos nas aplicações de potência mais alta.
- Redução da corrente de fuga.
- Impregnação de verniz a vácuo para aumentar o isolamento, conferindo maior resistência mecânica e redução do ruído, nomeado isolamento BLOCKIMPEX.
- Filtro dU/dt que permite prolongar o comprimento de cabo entre motor e variador de velocidade de 50% a 100%.
Tensão nominal: 3 x 400 Vac.
Corrente nominal: 6.3 – 176 A.
Para saída nominal de motor: 2.2 – 90 kW.
Para frequências de comutação a variar entre 2 e 6 kHz.
Frequência nominal: 0 – 120 Hz.
Classe de isolamento: F.
Temperatura ambiente: máx. 40ºC.
Índice de proteção: IP00.
Normas: saída reator para variadores de velocidade DIN EN 61558-2-20, IEC 61558-2-20.
-
Aplicações com cabos de motor curtos.
Aplicações em motores antigos.
Ambiente agressivo.
Aplicações com desacelerações frequentes.
Comprimento do cabo do motor até 150 m.
-
