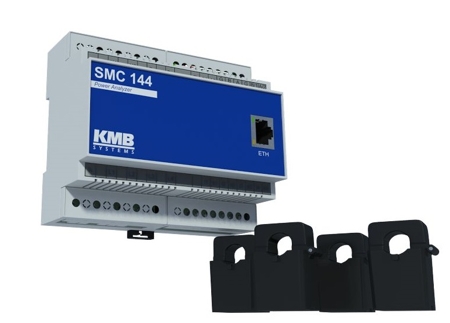

SMC 144 - Analisador e datalogger para sistemas de gerenciamento de energia

O SMC 144 foi especialmente desenvolvido para a monitorização remota do consumo e qualidade de energia e datalogger com gravação de eventos e alterações na rede. O analisador de energia SMC 144 é de montagem em calha DIN o que permite a sua instalação em múltiplas aplicações, com várias opções de comunicação é adequado para uma ampla gama de tarefas de automação em edifícios modernos, supervisão remota de infraestruturas e também gestão remota de energia elétrica.

• Características
• Aplicações

•
  O analisador de energia SMC 144 pode ser integrado com qualquer sistema SCADA com suporte incorporado para o protocolo ModBus, e dispõe também da aplicação ENVIS (fabricante). Os módulos de entradas e saídas podem ser aumentados com módulos adicionais de I/O para funcionalidades de controlo avançado.

  Características técnicas:
  - Quatro entradas de tensão e de corrente (4x1p, 3p-wye, 3p-delta) independentes.
  - Medidor de energia elétrica suporta 3 tarifas, medição monofásica e trifásica em quatro ou seis quadrantes.
  - Intervalo de medição básica 10/12 períodos, 128 amostras/período.
  - Bus opcional para módulos externos ou 2 entradas digitais.
  - Atualização de recursos através de módulos externos de I/O (com ModBus master e módulo).
  - Memória interna de 512MB para datalogger e gravação de eventos e alterações na rede.

  Este analisador possui 3 módulos de firmware:
  - Módulo PQ S: apresentação de relatórios semanalmente e registo de eventos como flicker, harmónicos e alteração da tensão; Este firmware armazena todos esses registos e relatórios para posterior processamento.
  - Módulo GO: deteção e registo preciso de ondas distorcidas e registo da alteração da onda da tensão e corrente com detalhes precisos. Este firmware armazena todos esses registos para posterior processamento no software ENVIS ou Excel.
  - Módulo RCS: monitorização de sinais de controlo centralizado em uma rede elétrica e medição do nível do sinal e da ocorrência. Este firmware armazena todas as ocorrências (tipo controlo) para posterior processamento.
  - Módulo Modbus Master: através deste módulo, o analisador consegue ler via ModBus qualquer equipamento de qualquer marca com cabo RS485. O software ENVIS regista todas essas leituras criando uma base de dados. Com este módulo pode interligar qualquer tipo de contador/analisador (desde água, gás, HVAC, etc).





•
  Monitorização remota online, automação industrial, gestão de energia, avaliação de qualidade de energia, eficiência energética, datalogger,
  quadros elétricos.
