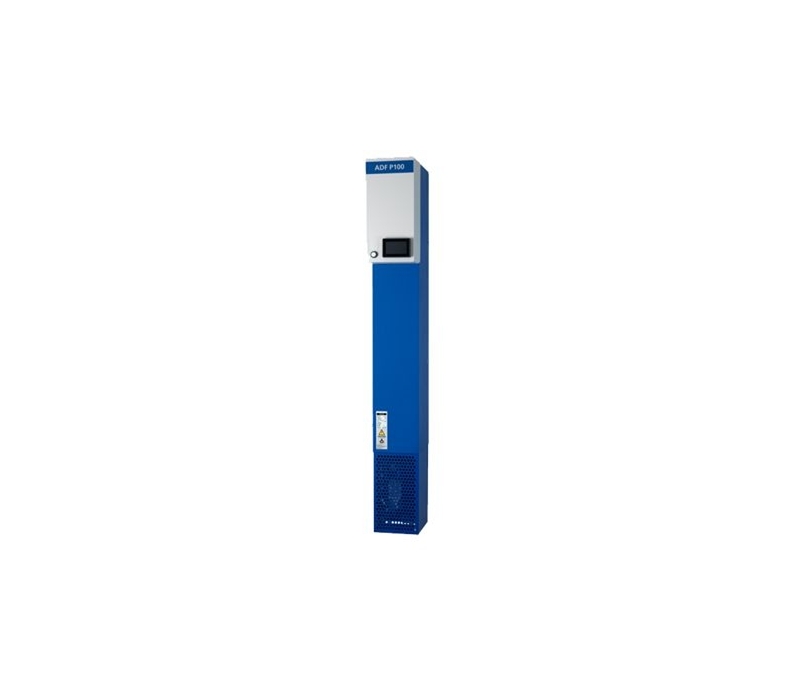

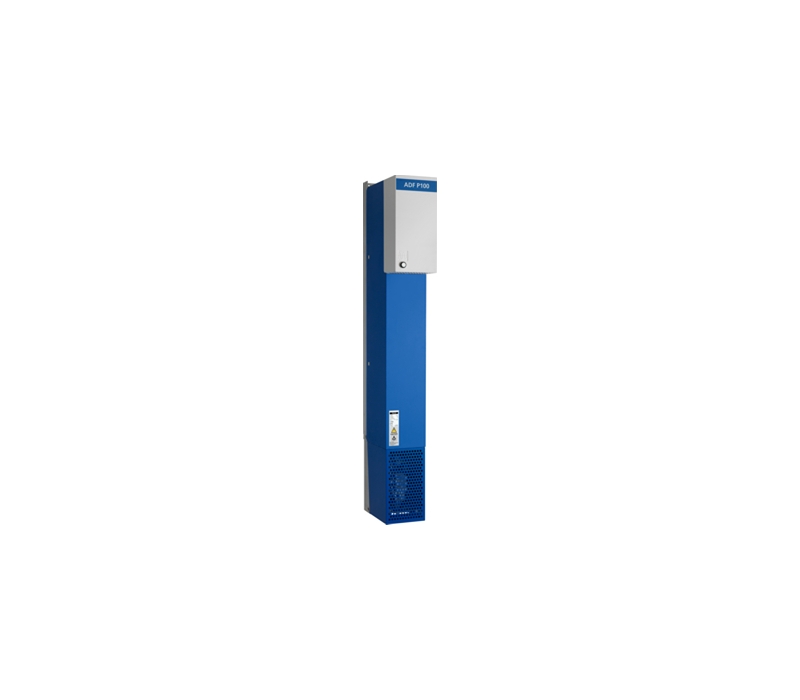

Cada filtro ativo ADF P100 é personalizado para maximizar o desempenho em cada aplicação. As características comuns que todos os sistemas partilham são:

Características técnicas:

- Potência nominal: 49 – 108kVA

- Compensação de capacidade corrente a 50/60Hz:

• 90 A_RMS, para ADF P100

- Voltagem nominal: 208 – 690V

- Frequência nominal: 50/60Hz +/-2%

- Número de fases: 3 fases – 3 fios; 3 fases – 4 fios

- Tipo de conexão: 3 fases sem neutro (TN, TT, IT); 3 fases com neutro (TN, TT)

- Compensação de corrente de harmónico: compensação individual até à ordem 49º

- Capacidade de redução de harmónicos: > 98%

- Tempo de resposta:  1ms

- Nível de ruído:  70dB

- Temperatura de operação: 0 a 50ºC contínua, até  40ºC sem perda de potência

- Dimensões e peso: 230x1790x470mm – peso máx. 160kg

- Índice de proteção: IP20

- Compatibilidade eletromagnética: EN 61000-6-2, EN 61000-6-4

Características de aplicação:

- Compensação dinâmica energia reativa

- Eliminação de harmónicos

- Flutuações de carga

Recursos de controlo:

- Compensação harmónica inteiramente personalizável

- Vários ADF P100s podem ser combinados para maior potência

- Insensível às condições da rede

- Modo de espera durante a baixa carga

- Não sobrecarregável

- Tempo de resposta baixa

- Painel ADF WUI (interface utilizador web)

Características físicas:

- Sistema standard de armário, de acordo com IP20, EN50298, EN60529, EN50102

- Alta capacidade de curto-circuito

- Instalação simples

- Design modular e escalável
