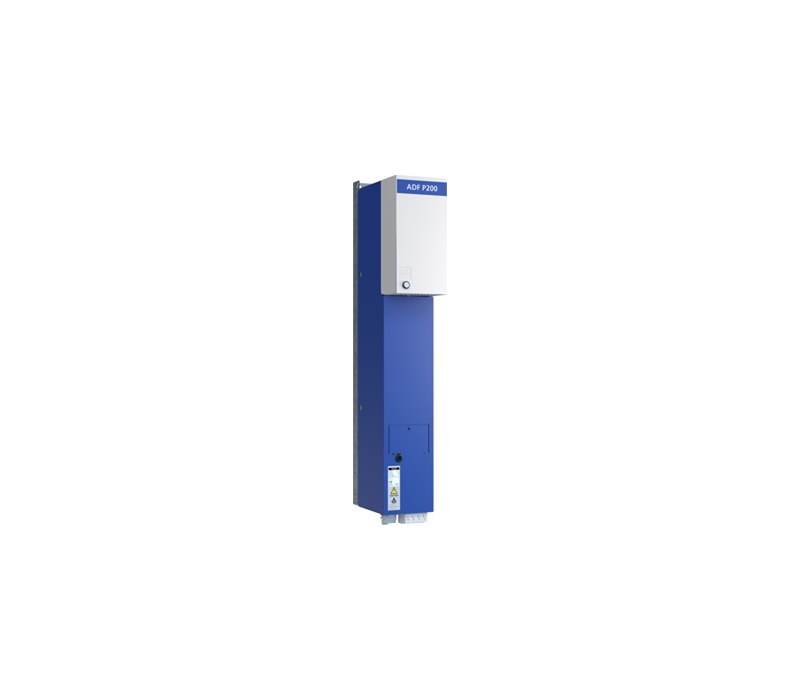

Cada filtro ativo ADF P200 é personalizado para maximizar o desempenho em cada aplicação. As características comuns que todos os sistemas partes incluem:

Características técnicas:

- Potência nominal: 70 / 84 kVA

- Otimização capacidade de corrente: 100 A_RMS

- Voltagem nominal: 380 – 480 V

- Frequência nominal: 50Hz +/-2%

- Número de fases: 3

- Tipo de conexão: 3 fases sem neutro (TN, TT)

- Compensação corrente de harmónico: curva selecionável de banda larga com compensação até 5kHz

- Capacidade de redução de harmónicos: > 97%

- Tempo de resposta:

- Nível ruído:

- Temperatura de operação: 0 a 40ºC contínua,

- Dimensões e peso: 600x2155x610mm – 232kg

- Índice de proteção: IP20

- Compatibilidade eletromagnética: EN 61000-6-2, EN 61000-6-4

Características de aplicação:

- Compensação dinâmica energia reativa

- Eliminação de harmónicos

- Eliminação de ressonância

Recursos de controlo:

- Compensação harmónica inteiramente personalizável

- Várias unidades do filtro ativo ADF P200 podem ser combinados para maior potência

- Insensível às condições da rede

- Não sobrecarregável

- Menor tempo de resposta na indústria

Características físicas:

- Sistema padrão de armário, de acordo com IP20, EN50298, EN60529, EN50102

- Alta capacidade de curto-circuito

- Instalação simples

- Design modular e escalável
