ADF P300 - Filtro ativo de harmónicos

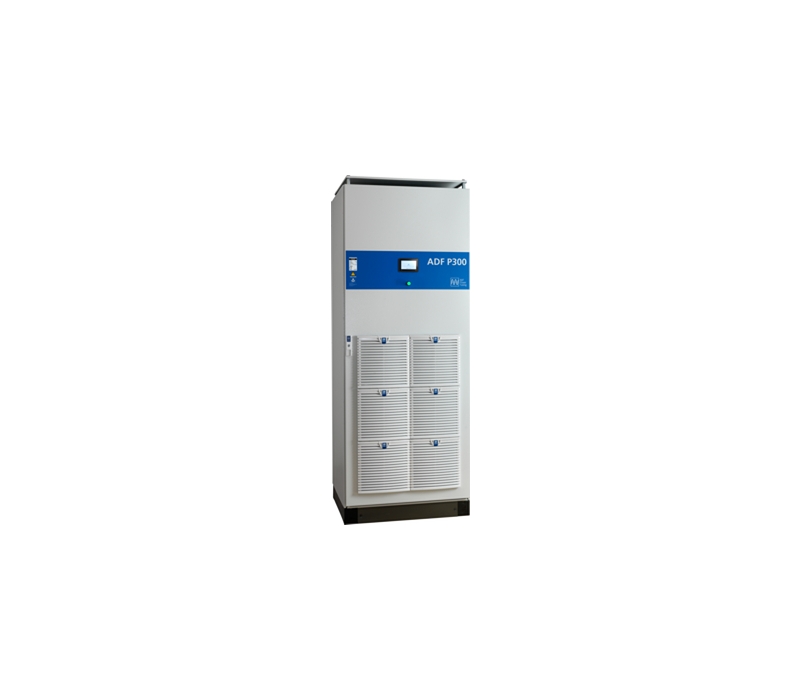

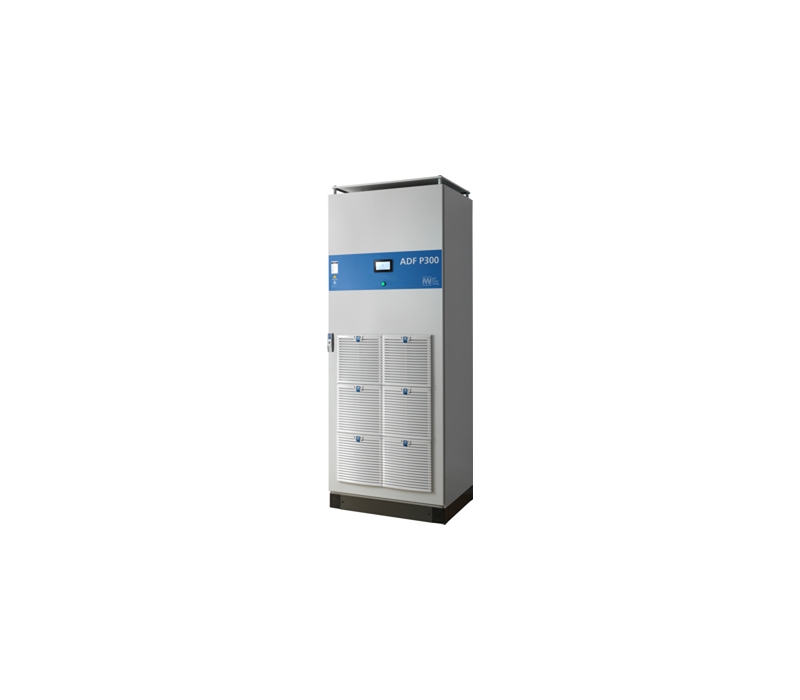

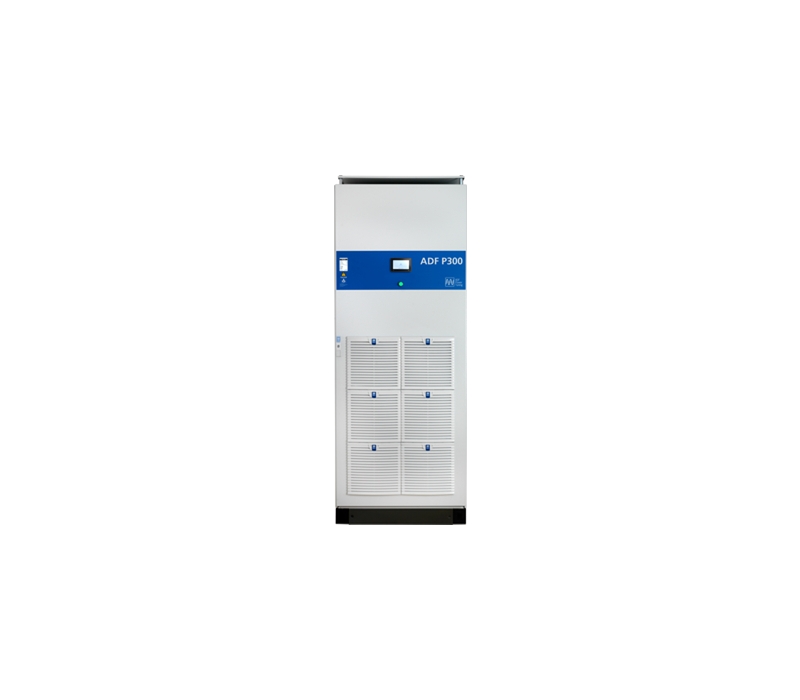

ADF P300
O ADF P300 é o filtro ativo ideal para pequenas e médias cargas comerciais e industriais. O filtro ativo ADF P300 otimiza o fluxo de energia através da restauração da qualidade da energia. Entre os principais benefícios do filtro ativo ADF P300 destacam-se o reduzido consumo de energia, melhoria da produtividade e custos de manutenção reduzidos. O seu design modular permite a facilidade de atualizações subsequentes. Fique a conhecer os benefícios dos filtros ativos: Os beneficios dos filtros ativos anti harmónicos.
-
Cada filtro ativo ADF P300 é personalizado para maximizar o desempenho em cada aplicação. As características comuns que todos os sistemas incluem:
Características técnicas:
- Potência nominal dos filtros ativos:
- ADF P300: 83 - 323 kVA
- ADF P300 UL: 76 - 281 kVA
- ADF P300W: 104 - 508 kVA
- Compensação de capacidade corrente a 50/60Hz:
- Até 360 ARMS, para ADF P300
- Até 330 ARMS, para ADF P300 UL
- Até 100 ARMS, e até 300 ARMS (neutro), para ADF P300 N
- Até 450 ARMS, para ADF P300 W
- Voltagem sistema: 208 – 690V
- Frequência nominal: 50/60Hz +/-2%
- Número de fases: 3
- Tipo de conexão: 3 fases sem neutro (TN, TT, IT)
- Compensação de corrente de harmónico: compensação individual até ordem 49º; 19º ordem em neutro
- Capacidade de redução de harmónicos: > 98%
- Tempo de resposta:
- Nível de ruído:
- Temperatura de operação: 0 a 40ºC contínua,
- Dimensões e peso: 800x2155x610mm – 335-633kg
- Índice de proteção: IP20
- Compatibilidade eletromagnética: EN 61000-6-2, EN 61000-6-4
Características de aplicação:- Compensação dinâmica energia reativa
- Eliminação de harmónicos
- Compensação flicker
- Flutuação de carga
- Eliminação de ressonância
- Compensação neutro em modelos N
Recursos de controlo:- Compensação harmónica inteiramente personalizável
- Vários ADFs podem ser combinados para maior potência
- Insensível às condições da rede
- Modo de espera durante a baixa carga
- Não sobrecarregável
- Tempo de resposta baixa
- Painel ADF WUI (Web User Interface)
Características físicas:- Sistema padrão de armário, de acordo com IP20, EN50298, EN60529, EN50102
- Alta capacidade de curto-circuito
- Instalação simples

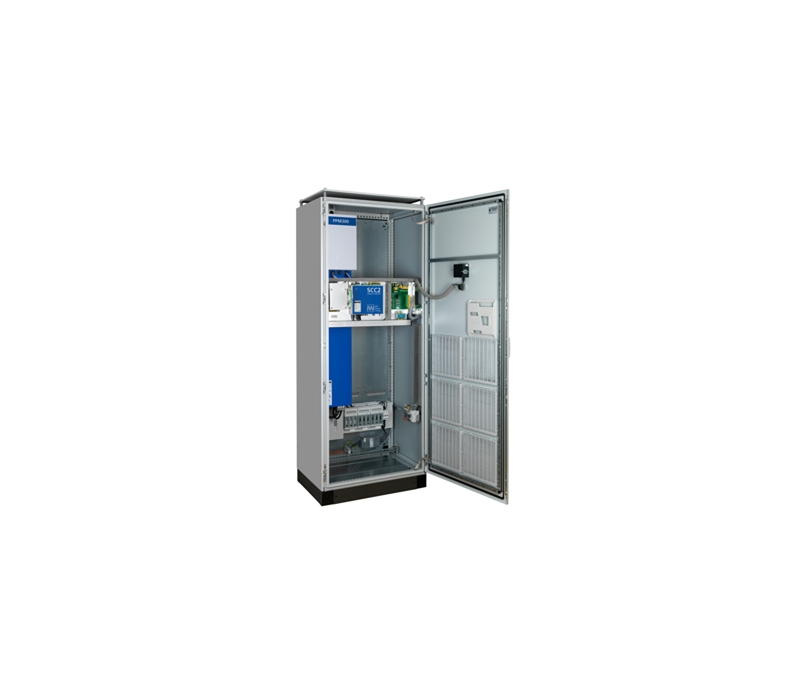

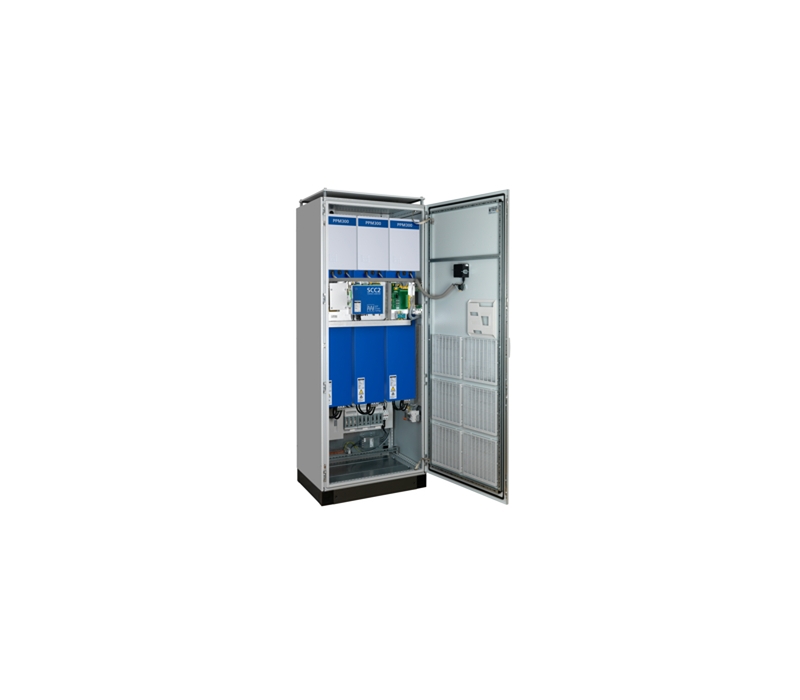

- Design modular e escalável
-
O filtro ativo ADF P300 é compatível com todas as aplicações de baixa tensão trifásicas. Elimina automaticamente harmónicas e deslocamento reativo numa ampla gama de aplicações. Além disso, o filtro ativo ADF P300 pode ser adaptado para aplicações específicas que exijam otimizações especiais. Algumas aplicações típicas incluem:
- Escritórios e edifícios comerciais
- Pequenas e médias empresas de produção
- Lâmpadas fluorescentes
- Equipamento médico
- Cargas industriais
- Sistemas UPS
- Ventiladores
- Sistemas de acionamento
-
